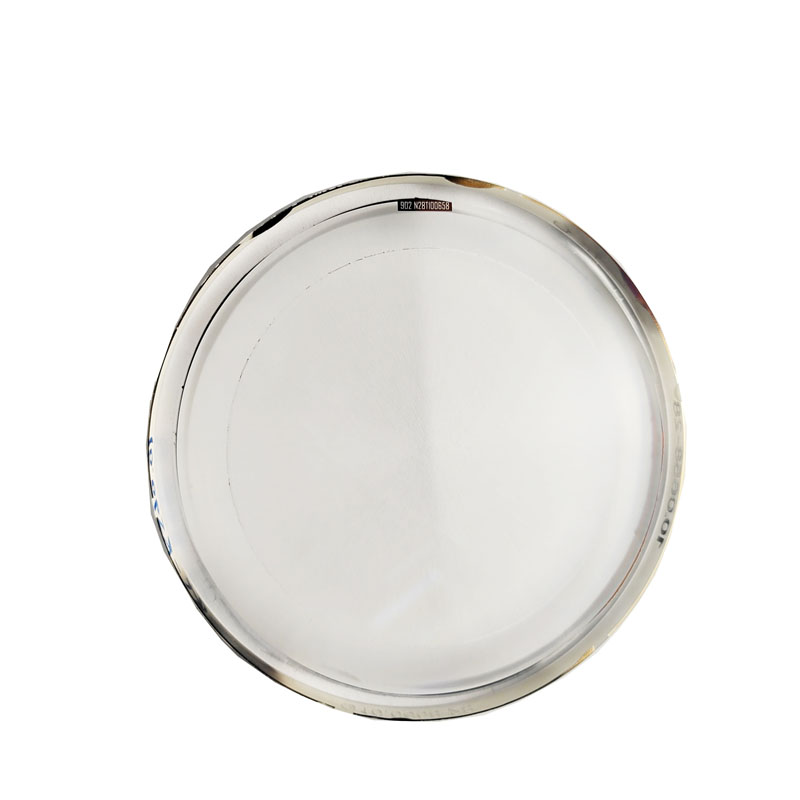

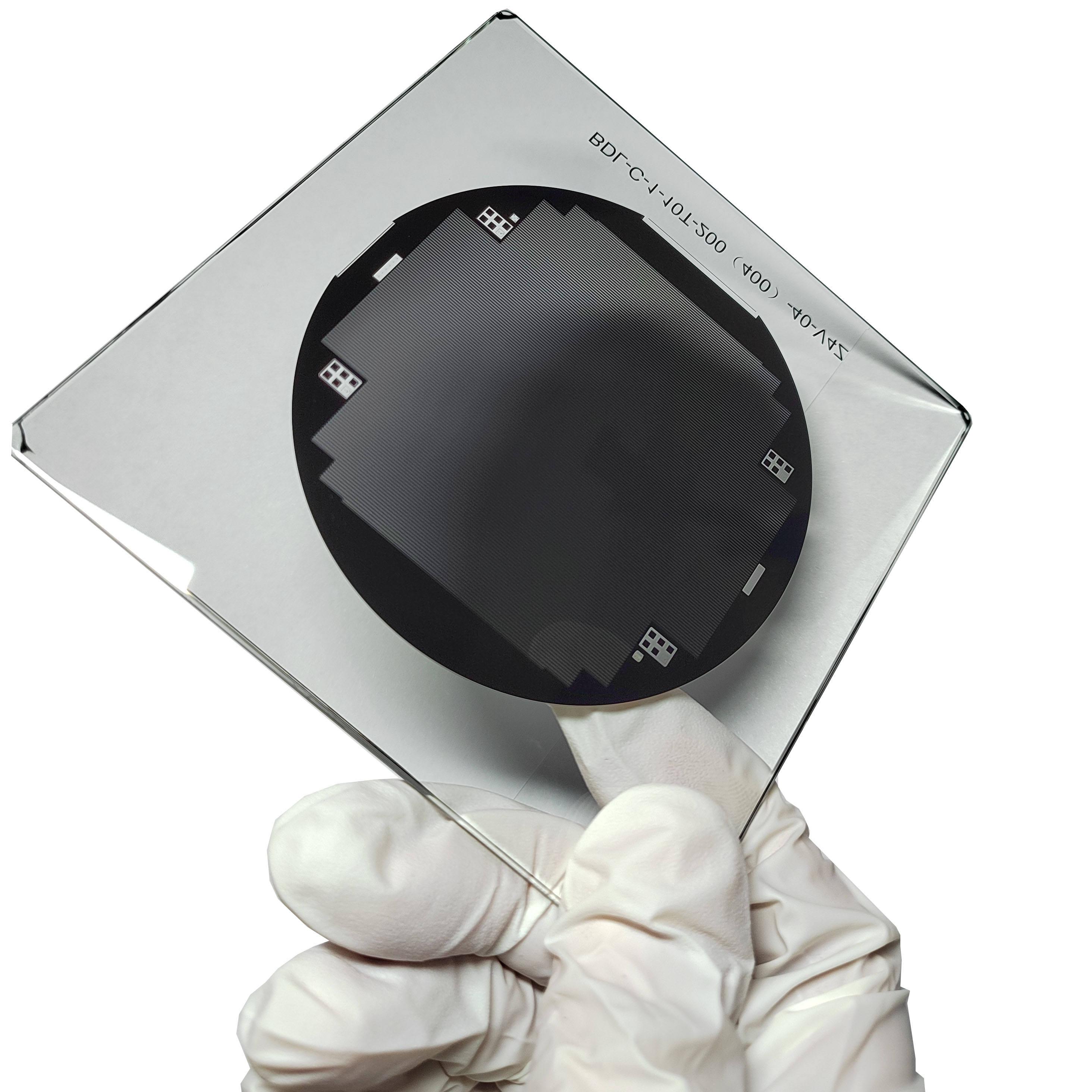

Correttori null CGH(Computer-Generated Hologram Null Correctors) sono dispositivi di test ottici avanzati utilizzati per misurare e correggere le aberrazioni nei sistemi ottici di precisione, come lenti o specchi asferici e a forma libera. Impiegano una tecnologia basata sulla diffrazione per generare fronti d'onda che corrispondono perfettamente alla forma ideale del componente ottico in prova, consentendo test nulli altamente accurati.
I correttori nulli CGH funzionano utilizzando un ologramma generato dal computer, un reticolo di diffrazione di precisione, per produrre un fronte d'onda di riferimento. Quando la luce laser passa attraverso il CGH, si diffrange creando un fronte d'onda che corrisponde all'inverso dell'aberrazione prevista dell'ottica di prova. Eventuali deviazioni tra questo fronte d'onda di riferimento e il fronte d'onda effettivo riflesso dalla superficie di prova vengono catturate da un rilevatore, ad esempio un interferometro. Queste deviazioni vengono analizzate per quantificare gli errori nella superficie ottica.
I principi di funzionamento chiave includono:
Corrispondenza del fronte d'onda: Il CGH genera un fronte d'onda personalizzato che "annulla" la forma ideale dell'ottica di prova, trasformando il fronte d'onda riflesso in un riferimento sferico piatto o semplice per una facile misurazione.
Calibrazione basata sulla diffrazione: L'ologramma è progettato con schemi precisi che dirigono la luce in ordini specifici, con il primo ordine di diffrazione utilizzato per i test.
Mappatura degli errori ad alta risoluzione: I dati interferometrici forniscono profili di errore superficiali dettagliati, consentendo la lucidatura o l'allineamento correttivo.
NostroCorrettori null CGHsono progettati per la massima precisione e compatibilità con gli interferometri standard del settore. Di seguito sono riportati i parametri chiave del prodotto:
Caratteristiche principali:
Efficienza di diffrazione > 35% nel primo ordine
Precisione del fronte d'onda sub-nanometrica
Compatibile con lunghezze d'onda di 632,8 nm (laser HeNe) o 1064 nm (laser IR)
Progettato su misura per ogni ottica specifica
Materiale: substrato di silice fusa o quarzo
Gamma dimensionale: diametro da 25 mm a 500 mm
Tabella dei parametri:
| Parametro | Specifica |
|---|---|
| Precisione del fronte d'onda | <λ/50 RMS (λ = 632,8 nm) |
| Tolleranza di allineamento | < 10 arcsec in inclinazione e decentramento |
| Precisione del posizionamento della linea | < 50nm |
| Compatibilità laser | Sorgenti laser HeNe, IR o visibili |
| Distanza operativa | Personalizzabile da 50 mm a 2000 mm |
| Qualità della superficie | 10-5 scavo |
I correttori null CGH sono essenziali nei settori aerospaziale, astronomico e dell'imaging di fascia alta per la convalida di telescopi di grandi dimensioni, ottiche litografiche EUV e specchi di precisione. La loro capacità di testare superfici ottiche complesse senza lenti fisiche nulle li rende versatili ed economici.
I nostri prodotti combinano decenni di esperienza nell'ingegneria ottica con processi di produzione litografica all'avanguardia. Ogni CGH è meticolosamente progettato e verificato per garantire precisione tracciabile e risultati ripetibili.
