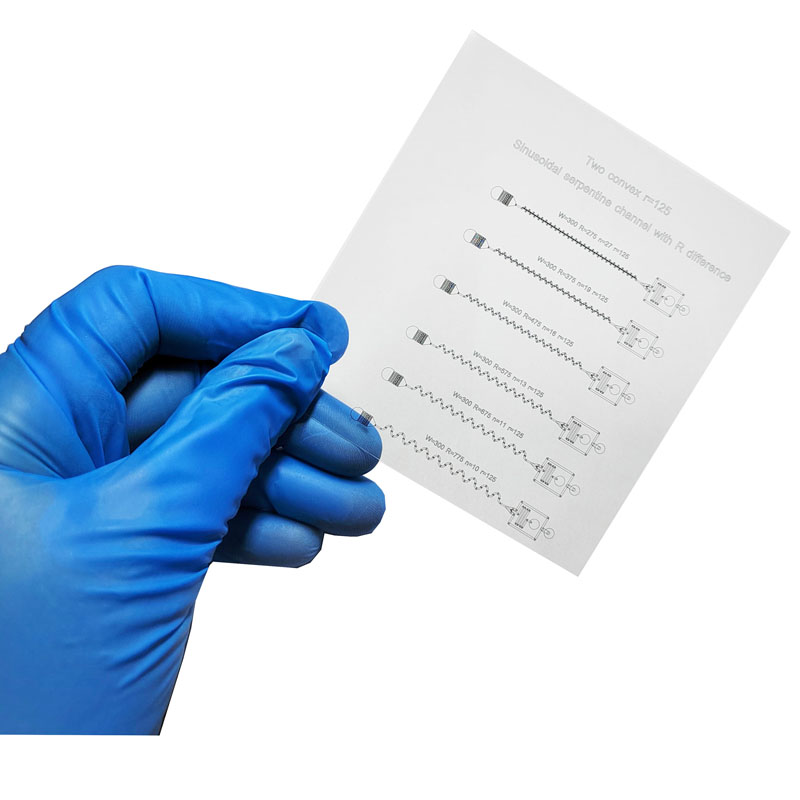

Fotomaschera cinematograficaè una piastra principale utilizzata per la produzione di wafer di circuiti integrati, che contiene informazioni rilevanti sul layout di progettazione del circuito integrato. Nel processo di produzione dei wafer, il motivo sulla pellicola fotografica viene trasferito al materiale del substrato esposto attraverso una serie di processi come rivestimento fotoresist, esposizione e sviluppo per ottenere il trasferimento del motivo.
La luce viene diffratta attraverso la parte trasparente della Film Photomask e l'intensità della luce diverge nella vicina area opaca. La lente di proiezione raccoglie questi raggi e fa convergere la luce per proiettarla sulla superficie del wafer per l'imaging. Se si desidera distinguere due aperture trasparenti adiacenti sulla Film Photomask, l'intensità della luce dell'area scura tra di loro deve essere molto inferiore all'intensità della luce dell'area trasparente. Questa ricerca dell'alta risoluzione non si riflette solo nel continuo miglioramento della lunghezza d'onda della sorgente luminosa e del fotoresist, ma anche nel continuo aggiornamento delle tipologie di fotomaschere e dei materiali utilizzati.
Le attuali fotomaschere utilizzate nella produzione di semiconduttori includono principalmente binariFotomaschera cinematografica, fotomaschera con pellicola a sfasamento e fotomaschera con pellicola EUV.
Il quarzo sintetico viene preparato mediante deposizione assiale in fase gassosa. Si tratta di un blocco di vetro al quarzo formato da una serie di reazioni chimiche in una fiamma di idrogeno-ossigeno per generare particelle di biossido di silicio. Tra questi, il composto di silicio può essere SiCl4, SiHCl3, SiH2Cl2 o anche SiH4. Il quarzo sintetico deve avere un'elevata trasmissione luminosa superiore al 99%, forte resistenza alla luce, basso tasso di espansione termica, alta qualità, elevata planarità, elevata precisione superficiale, forte resistenza al plasma e resistenza agli acidi e agli alcali, elevato isolamento e altre caratteristiche.
Il substrato per fotomaschera a pellicola, noto anche come substrato per fotomaschera vuoto, si riferisce a un substrato di quarzo su cui sono stati depositati materiali funzionali come Cr e MoSi, quindi vengono depositati rivestimento antiriflesso e fotoresist. Dopo l'esposizione, l'incisione, la rimozione, la pulizia, l'ispezione e altri processi, viene preparata la Film Photomask. Il substrato Film Photomask rappresenta circa il 90% del costo della materia prima dei prodotti Film Photomask ed è un fattore chiave nel costo dei prodotti Film Photomask. Poiché gli utenti di Film Photomask continuano ad aumentare le loro esigenze in termini di qualità dei loro prodotti finali, le aziende Film Photomask perseguono costantemente innovazioni nella qualità dei prodotti e la qualità dei substrati di Film Photomask ha un impatto significativo sulla qualità dei prodotti.Fotomaschera cinematograficaprodotti finali. Gli indicatori chiave dei substrati Film Photomask includono planarità, prestazioni e spessore dei materiali depositati sulla superficie, pulizia, ecc. Poiché i nodi tecnologici della produzione di circuiti integrati continuano a ridursi, i requisiti per questi indicatori tecnici stanno diventando sempre più rigorosi.
Film La pellicola protettiva Photomask è una pellicola trasparente di spessore 1μm incollata su un telaio in lega di alluminio. L'uso diFotomaschera cinematograficala pellicola protettiva ha due funzioni principali. Il primo è garantire che la polvere o le particelle attaccate alla pellicola fotografica non vengano impresse sul chip durante il processo di esposizione; l'altro è mantenere la pulizia della fotomaschera, ridurre l'usura della pellicola durante l'uso e migliorare l'efficienza produttiva della produzione di semiconduttori.
