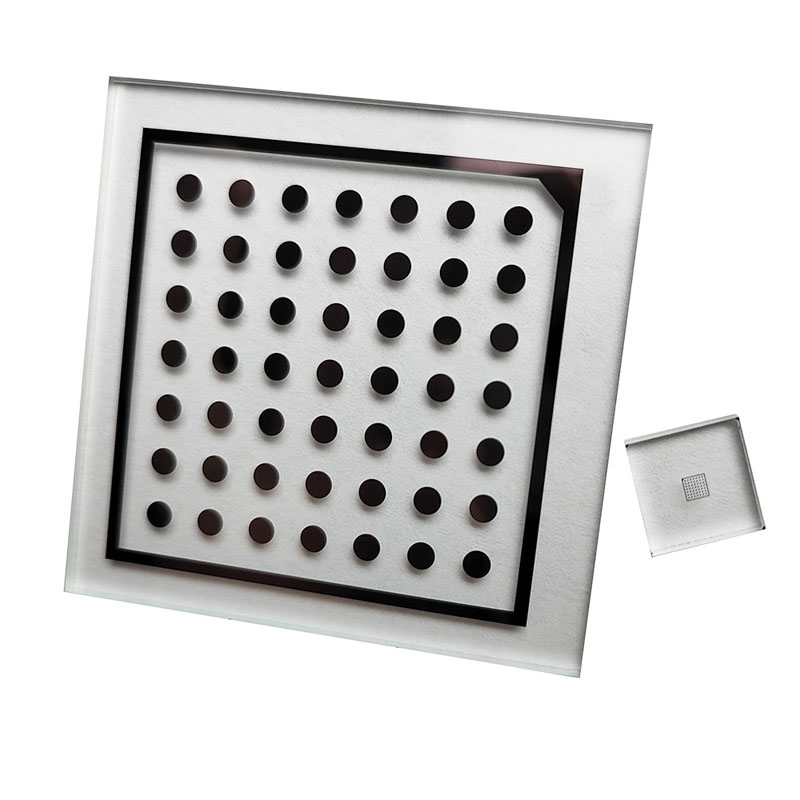

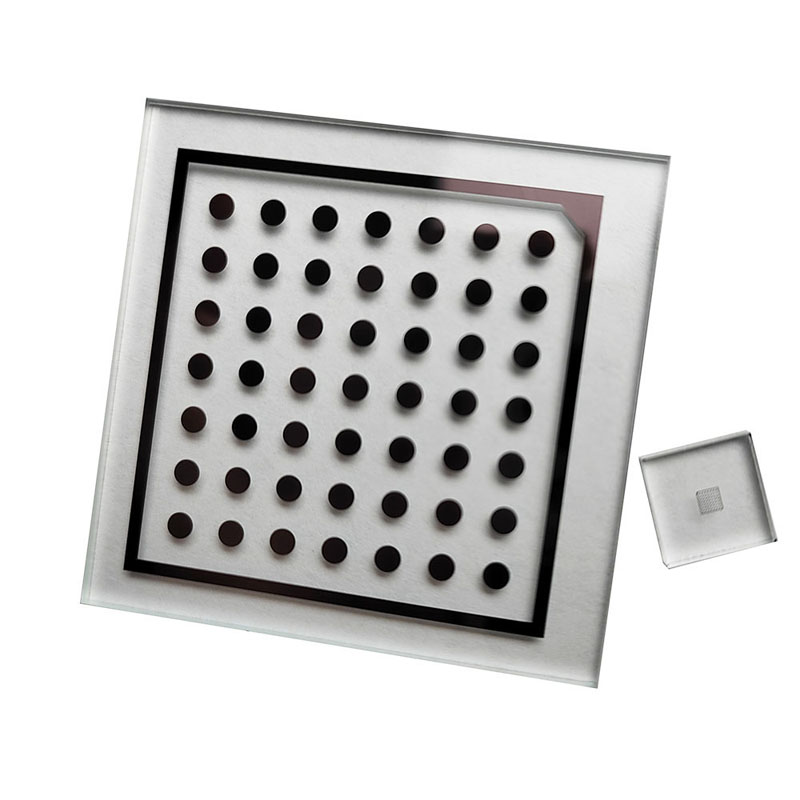

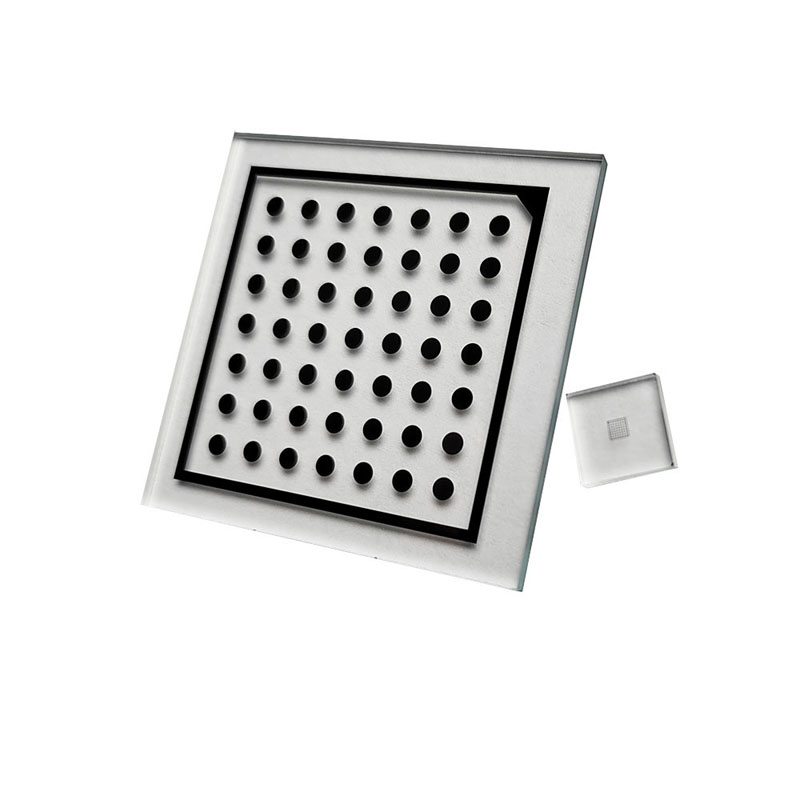

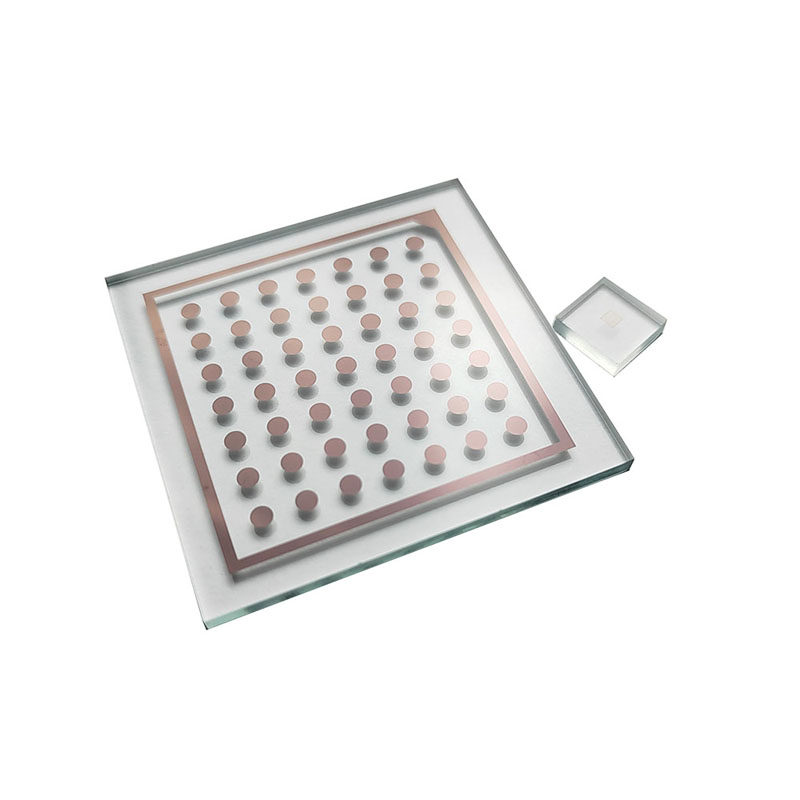

Scheda di calibrazione in vetro Halcon da 50 mm

Il produttore leader cinese Zhixing offre la scheda di calibrazione in vetro Halcon da 50 mm ad alta precisione. La nostra produzione avanzata garantisce qualità eccezionale e prezzi competitivi.  Scegli Zhixing per soluzioni affidabili di calibrazione del vetro!

Halcon è un potente software di visione artificiale con funzioni di calibrazione ottica che aiuta gli utenti a determinare con precisione i parametri della fotocamera, migliorando così la precisione e la stabilità dell'elaborazione delle immagini. Il processo dettagliato e le considerazioni per la scheda di calibrazione in vetro Halcon da 50 mm sono descritti di seguito.

1. Preparati

Prima della calibrazione ottica è necessario preparare i seguenti materiali:

(1) Scacchiera standard: la scacchiera standard è una carta per scacchiera in bianco e nero, solitamente 8x8, 9x6 e altre specifiche, che può essere incollata su una superficie piana prima della calibrazione.

(2) Fotocamera: l'utilizzo di una fotocamera richiede attenzione per selezionare l'ambiente di sorgente luminosa e le impostazioni dei parametri della fotocamera appropriati.

(3) Computer: utilizzare il computer per installare il software Halcon e collegare la fotocamera.

2. Processo di calibrazione

(1) Imposta i parametri della fotocamera: nel software Halcon, fai clic sul pulsante "Apri fotocamera" per impostare i parametri della fotocamera, inclusi tempo di esposizione, guadagno, bilanciamento del bianco, ecc.

(2) Ripresa di immagini di calibrazione: la scacchiera standard viene posizionata nel campo visivo della fotocamera, riprendendo più immagini, richiedendo che la scacchiera appaia nell'immagine in diverse posizioni e direzioni.

(3) Rilevamento dei punti d'angolo: Nel software Halcon, la funzione "find_calib_object" viene utilizzata per rilevare i punti d'angolo nell'immagine e salvarli in un file.

(4) Calibrazione: utilizzare la funzione "calibrate_cameras" per calibrare la fotocamera e salvare il risultato della calibrazione in un file.

(5) Valutazione dei risultati della calibrazione: la funzione "eval_calib_data" viene utilizzata per valutare i risultati della calibrazione, inclusi l'errore medio, la differenza standard e altri indicatori. In base ai risultati della valutazione è possibile giudicare l'effetto della calibrazione.

3. Precauzioni

(1) Quando si riprendono immagini di calibrazione, la posizione della fotocamera e l'angolo devono essere mantenuti stabili per evitare movimenti e vibrazioni.

(2) Le dimensioni e le specifiche della scacchiera devono essere impostate in base alla situazione reale, in genere si consiglia di utilizzare le specifiche 8x8 o 9x6 della scacchiera.

(3) È necessario garantire la coerenza delle condizioni di illuminazione nel processo di calibrazione per evitare l'influenza di un'illuminazione troppo forte o troppo debole sui risultati della calibrazione.

(4) La quantità e la qualità dei dati di calibrazione hanno un impatto importante sui risultati di calibrazione. Si consiglia di scattare più immagini e la posizione e l'angolo della scacchiera in ciascuna immagine dovrebbero essere quanto più diversi possibile.

In breve, la scheda di calibrazione del vetro Halcon da 50 mm è un collegamento indispensabile nell'applicazione della visione artificiale. Attraverso un funzionamento e un'applicazione attenti, può migliorare la precisione e la stabilità dell'elaborazione delle immagini e fornire un aiuto efficace per l'applicazione della tecnologia di visione artificiale.

Caratteristica:

Visualizzazione del colore del livello:

Domande frequenti sui clienti

1. Potete consigliarmi una scheda di calibrazione adatta?

Risposta: La piastra di calibrazione è generalmente compresa tra 1/3 e 2 volte il campo visivo. Diamo solo suggerimenti. La dimensione specifica utilizzata dipende dall'uso effettivo del cliente.

2. Posso personalizzare una taglia?

Risposta: Sì, devi solo fornire disegni nel formato CAD/CDR o disegni disegnati a mano e possiamo anche disegnare per te gratuitamente.

3. Quanto dura il tempo di personalizzazione?

Risposta: Il tempo personalizzato è solitamente di 7-8 giorni lavorativi dopo il pagamento e la conferma dei disegni. L'orario di arrivo specifico varia a seconda dei diversi paesi e regioni.

4. Come posso pagare?

Risposta: disponiamo di un conto di raccolta globale che supporta più valute.
