Le fotomaschere in pellicola svolgono un ruolo vitale nella moderna produzione ottica, nella modellazione di semiconduttori, nello sviluppo di PCB e in vari processi di microfabbricazione. Fungono da portatori di pattern ad alta precisione, consentendo l'imaging accurato basato sulla luce o l'incisione su diversi substrati. In questo articolo, spiegherò come aFotomaschera cinematograficafunziona, perché è importante e da quali parametri tecnici nascono le nostre soluzioniNingbo Zhixing Optical Technology Co., Ltd.affidabile. Struttura chiara, linguaggio di facile lettura e profondità professionale sono mantenuti ovunque.

Cosa rende una fotomaschera in pellicola uno strumento fondamentale nella fabbricazione di micro-modelli?

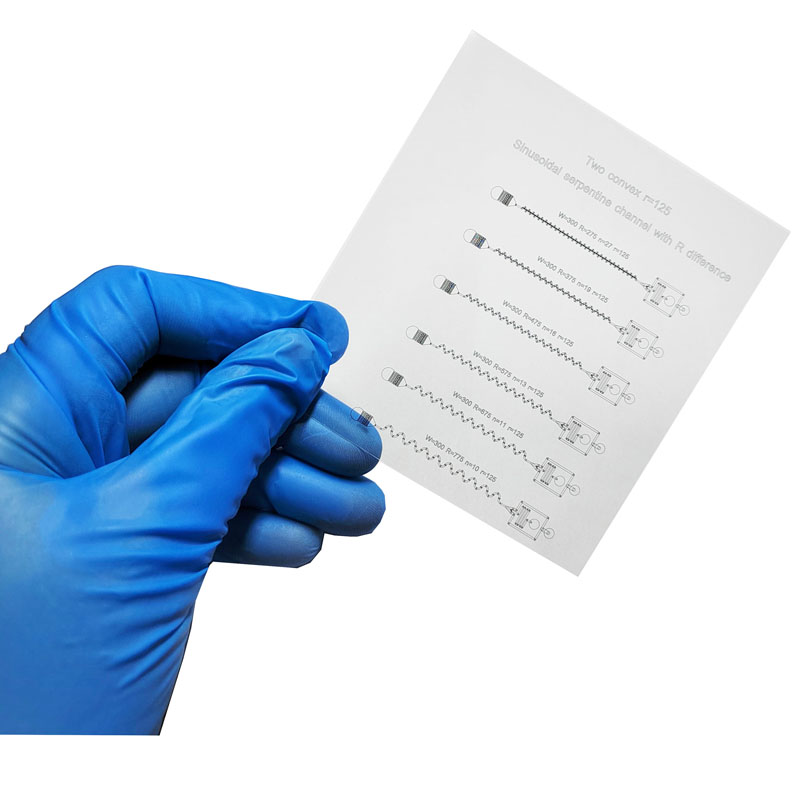

A Fotomaschera cinematograficaè una pellicola fotografica contenente motivi ad alta densità utilizzata per trasferire immagini su wafer, vetro o substrati PCB. Garantisce che le microstrutture previste rimangano nitide, coerenti e ripetibili. Quando la luce passa attraverso la fotomaschera, il modello esposto viene replicato con precisione sullo strato di fotoresist sottostante, consentendo una produzione di massa con elevata precisione.

La sua importanza cresce man mano che le industrie richiedono tolleranze più strette, cicli di produzione più rapidi e una migliore qualità delle microimaging.

In che modo le fotomaschere in pellicola migliorano la precisione e l'efficienza della produzione?

Le fotomaschere in pellicola migliorano la precisione, riducono gli errori di processo e consentono micromodelli ripetibili. Sono ampiamente utilizzati in:

• Prototipazione di semiconduttori

• Imaging del layout del PCB

• Progettazione di chip microfluidici

• Calibrazione dello strumento ottico

• Trasferimento di motivi a linee sottili

• Produzione pannelli display

Mantenendo densità uniforme, nitidezza dei bordi e precisione dimensionale, riducono significativamente la distorsione del modello e migliorano la resa produttiva.

Quali sono le specifiche chiave della nostra pellicola fotografica?

Di seguito sono riportati i parametri principali forniti daNingbo Zhixing Optical Technology Co., Ltd., garantendo una qualità di livello professionale:

Elenco delle specifiche del prodotto

• Tipo materiale:Film ad alta risoluzione a base poliestere o agli alogenuri d'argento

• Risoluzione:Immagini fino a 20.000 dpi

• Intervallo di densità:Dmax 3,5 – 5,0 (personalizzabile)

• Tolleranza larghezza linea:Da ±5 μm a ±10 μm

• Spessore della pellicola:0,10 mm – 0,18 mm

• Precisione del modello:±0,01 mm

• Dimensione massima:Fino a 1000×1200 mm

• Protezione della superficie:Rivestimento antigraffio e antistatico

• Aree di applicazione:Semiconduttori, PCB, microottica, lavorazioni meccaniche di precisione

Tabella dei parametri tecnici

Queste specifiche forniscono precisione sia su scala industriale che a livello di laboratorio, garantendo un output stabile per vari ambienti di imaging.

Perché le fotomaschere in pellicola di alta qualità sono importanti per la produzione?

L'utilizzo di fotomaschere in pellicola di alta qualità offre numerosi vantaggi:

• Alta precisione:Definizione accurata della linea per microstrutture

• Conveniente:Costo di produzione inferiore rispetto alle fotomaschere in vetro

• Flessibile e veloce:Tempi di consegna rapidi per prototipi e modelli personalizzati

• Prestazione stabile:Esposizione coerente e distorsione ridotta

• Ampia compatibilità:Adatto per sistemi di esposizione UV, LED e laser

Per le industrie in cui l'accuratezza microscopica determina le prestazioni, la scelta di un fornitore affidabile di fotomaschere comeNingbo Zhixing Optical Technology Co., Ltd.diventa essenziale.

Come si comportano le fotomaschere in pellicola durante l'uso effettivo?

Se utilizzata nei sistemi di imaging, una fotomaschera in pellicola garantisce:

• Bordi netti e taglienti

• Contrasto elevato durante l'esposizione

• Trasferimento stabile del modello anche in caso di utilizzo a lungo termine

• Basso tasso di errore nell'elaborazione ripetitiva

Le sue prestazioni influiscono direttamente sul rendimento, sulla funzionalità del circuito e sulla chiarezza dei componenti ottici.

Domande frequenti sulla pellicola Photomask

1. Cos'è una Film Photomask e come viene utilizzata?

Una pellicola Photomask è una pellicola con motivi utilizzata per trasferire immagini o microlinee durante i processi di esposizione. Funziona bloccando o trasmettendo la luce in aree specifiche, consentendo la replica accurata del modello su wafer, schede PCB o substrati ottici.

2. Perché dovrei scegliere una fotomaschera in pellicola invece di una fotomaschera in vetro?

Una fotomaschera in pellicola è più economica, più veloce da produrre e ideale per la prototipazione o la produzione di media precisione. Fornisce alta risoluzione e densità eccellente pur rimanendo flessibile per progetti personalizzati.

3. Quanto dura una Film Photomask nella produzione giornaliera?

Dipende dalle condizioni di utilizzo, ma le fotomaschere di alta qualità di Ningbo Zhixing Optical Technology Co., Ltd. offrono una lunga durata, prestazioni dimensionali stabili e graffi minimi, garantendo un'utilizzabilità a lungo termine.

4. È possibile ottenere linee molto sottili con una pellicola fotografica?

SÌ. Con risoluzioni fino a 20.000 dpi e larghezze di linea fino a 25 μm, una pellicola fotografica fornisce un'eccellente precisione delle microlinee adatta per applicazioni ottiche ed elettroniche esigenti.
