Esempio 1: I parametri dello specchio cilindrico sono mostrati nella Figura 1: D1=40 mm, D2=30 mm, R=60 mm, rettangolare.

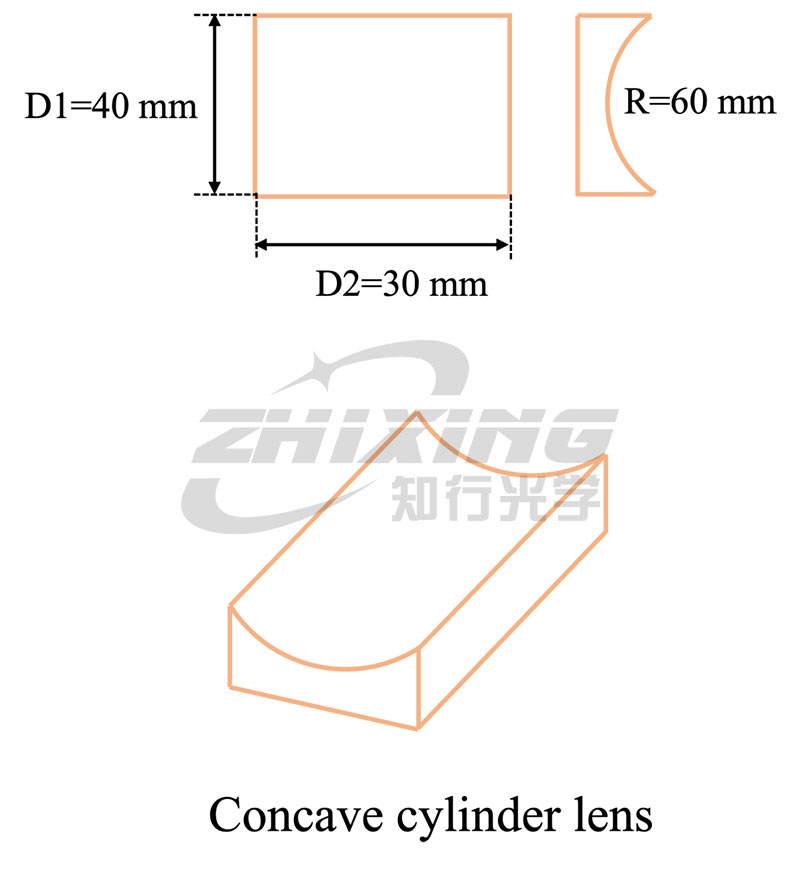

Figura 1: diagramma schematico dei parametri della superficie concava
In base ai parametri di cui sopra, inserire i parametri rilevanti (R, tipo, D1, D2, Forma) all'interno del riquadro rosso nella pagina Web di selezione, come mostrato nella Figura 2. Lo strumento calcolerà automaticamente l'intervallo Fno disponibile per il modello corrispondente (riquadro verde):

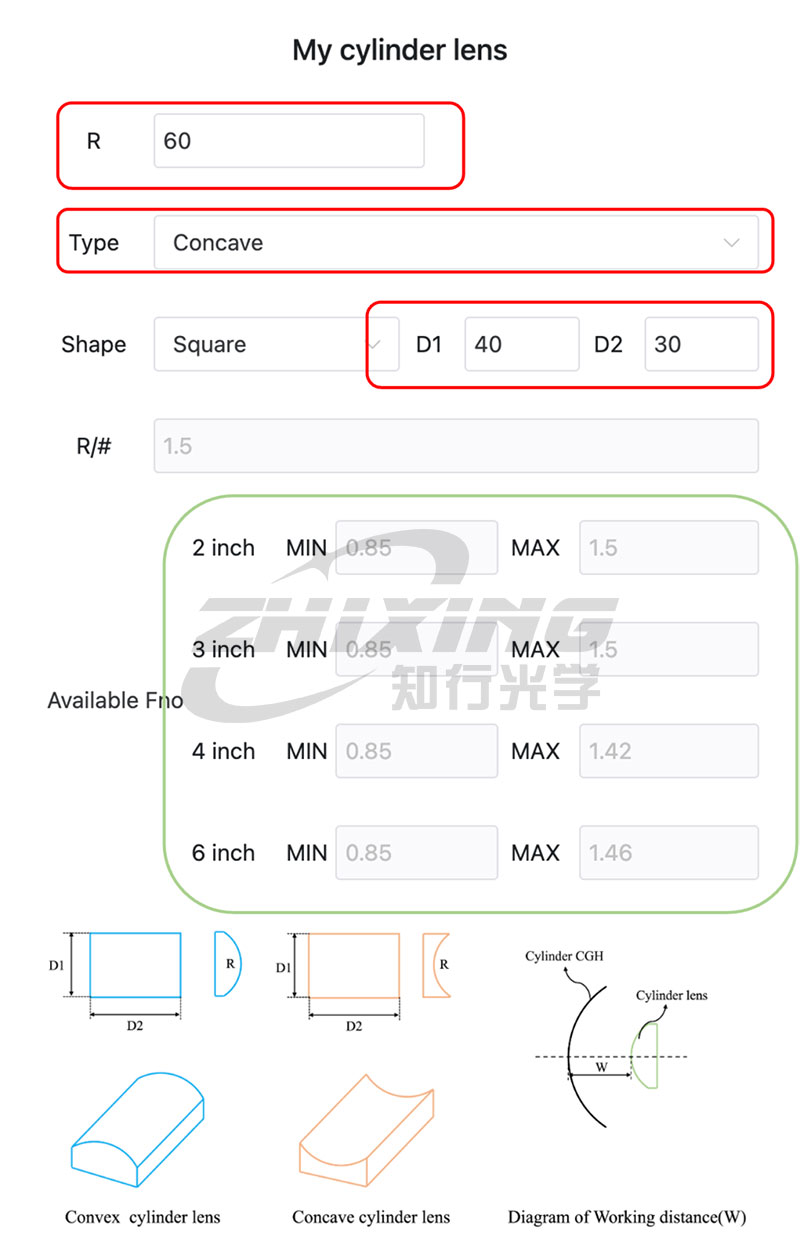

Figura 2: input dei parametri e output del calcolo Fno
Sulla base del riquadro verde sopra, si consigliano sei modelli (vedere la tabella dell'Appendice 1):
2 pollici: ZX2100, ZX2150
3 pollici: ZX3100, ZX3150
4 pollici: ZX4100
6 pollici: ZX6100
Esempio 2: i parametri dello specchio cilindrico sono i seguenti: D1=30 mm, D2=40 mm, R=60 mm, rettangolare.
La W (distanza dalla superficie posteriore del CGH al vertice del cilindro) viene determinata in base al percorso ottico effettivo del cliente.

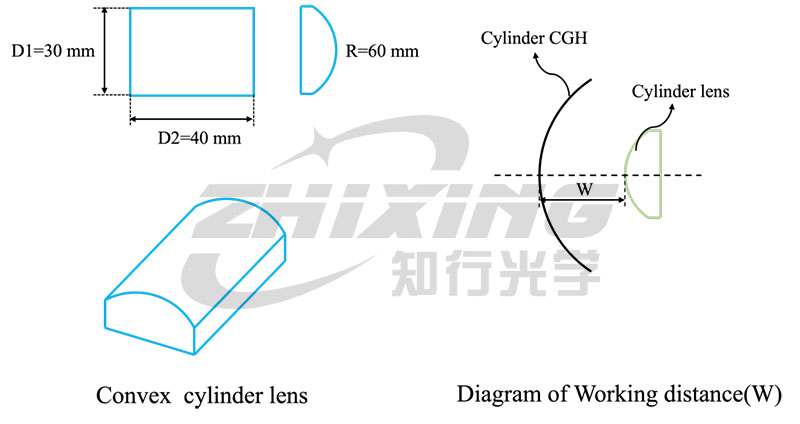

Figura 1: diagramma schematico dei parametri della superficie convessa
In base ai parametri di cui sopra, inserire i parametri rilevanti (R, tipo, D1, D2, Forma, W) all'interno della casella rossa sulla pagina Web di selezione, come mostrato nella Figura 2. Lo strumento calcolerà automaticamente l'intervallo Fno disponibile per il modello corrispondente (casella verde):

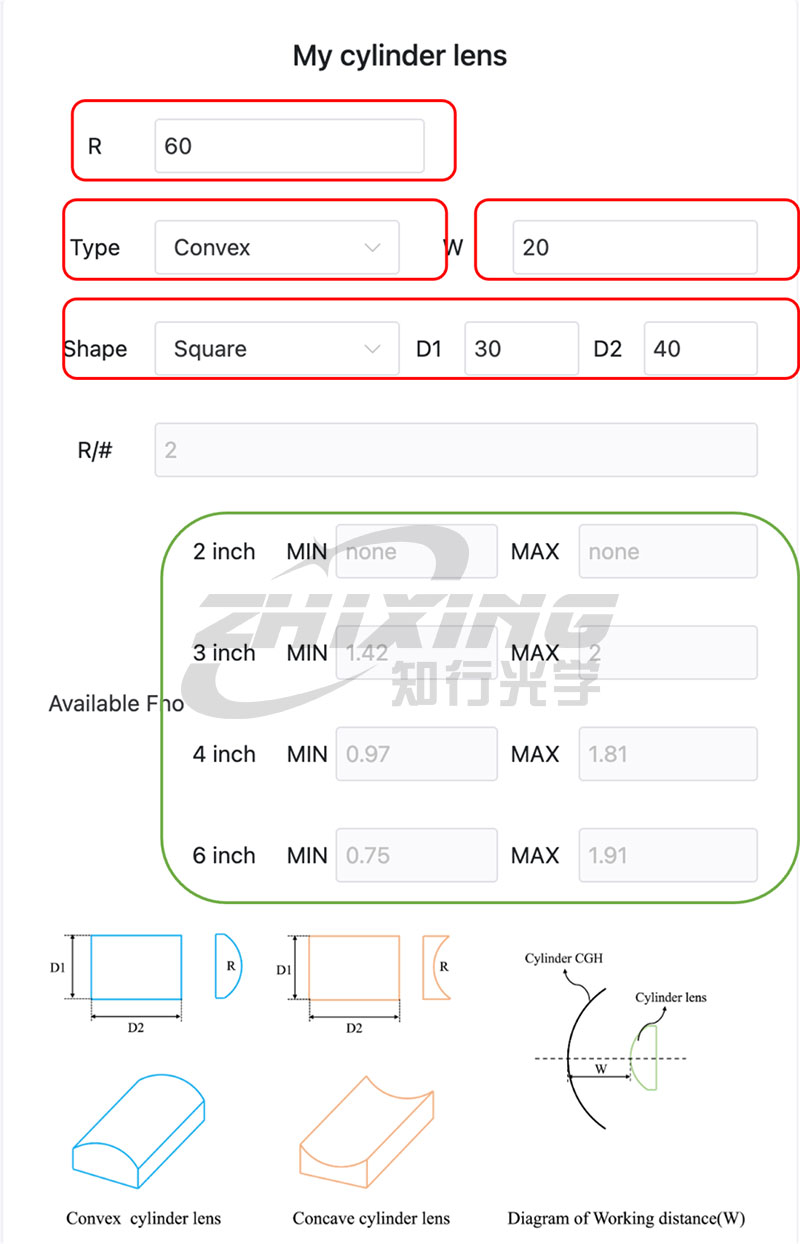

Figura 2: input del parametro della superficie convessa e output del calcolo Fno
In base al riquadro verde qui sopra, si consigliano sei modelli (vedi tabella nell'Allegato 1):
2 pollici: nessuno
3 pollici: ZX3150, ZX3200
4 pollici: ZX4100, ZX4150
6 pollici: ZX6100, ZX6150
