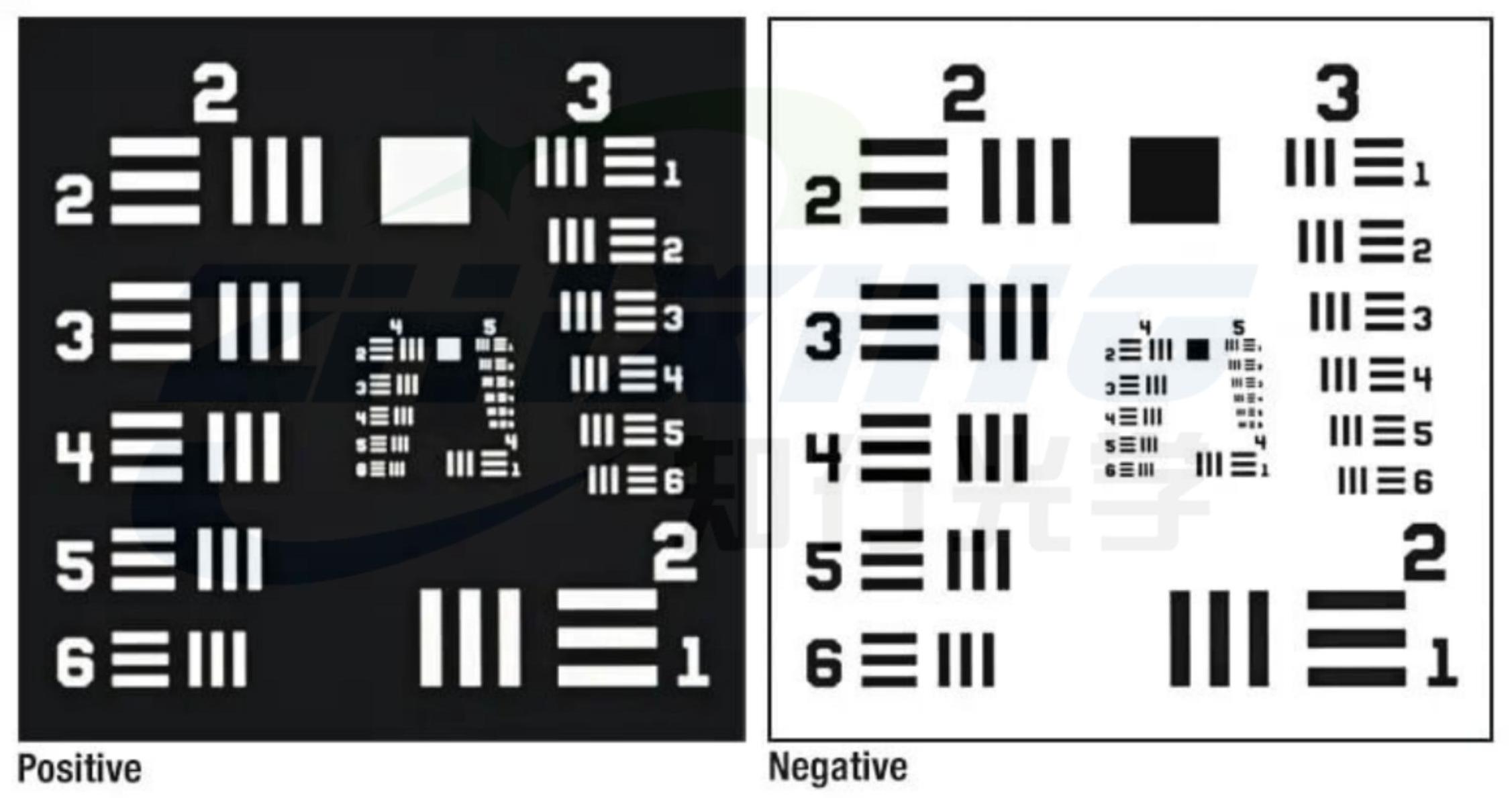

01 Qual è l'obiettivo di risoluzione standard dell'esercito americano? Il target di risoluzione standard dell'esercito americano (target di risoluzione USAF 1951) è uno degli strumenti di test di risoluzione standard più utilizzati nel settore ottico. Utilizza una disposizione standardizzata di linee bianche e nere per aiutare a determinare il più piccolo dettaglio che un obiettivo può risolvere.
In termini semplici: il numero di linee che una lente può separare chiaramente rappresenta il suo potere risolutivo. Poiché il metodo di test è intuitivo e standardizzato, la scheda di test di risoluzione standard militare statunitense è stata utilizzata a lungo per:
◆ Verifica della ricerca e sviluppo delle lenti ottiche
◆ Test delle prestazioni in fabbrica delle lenti
◆ Valutazione della risoluzione del sistema di imaging
◆ Calibrazione e accettazione di apparecchiature optoelettroniche. Per gli obiettivi di fascia alta, è diventato uno standard di test indispensabile.

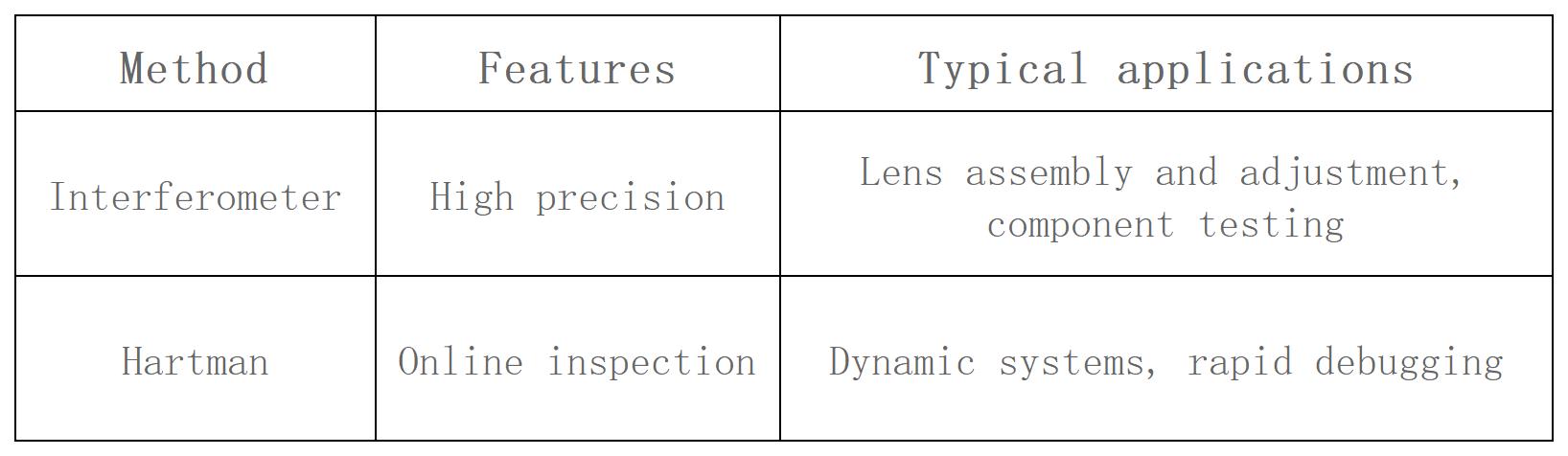

02 Perché non possiamo fare affidamento esclusivamente sui test del fronte d'onda? I test del fronte d'onda possono valutare la qualità ottica della lente stessa, come ad esempio:
◆ Errore di forma della superficie
◆ Controllo delle aberrazioni
◆ Indice RMS/PV.
Tuttavia, nelle applicazioni del mondo reale, l’impatto finale sulle prestazioni di imaging include anche:
◆ Corrispondenza dimensione pixel CCD/CMOS
◆ Errore nell'imballaggio del sensore
◆ Precisione nell'assemblaggio del sistema
◆ Stato effettivo di messa a fuoco.
In altre parole, i test sul fronte d'onda misurano l'obiettivo stesso, mentre i test standard militari statunitensi verificano l'intero sistema optoelettronico. Ciò che in definitiva interessa ai clienti non sono i parametri teorici dell'obiettivo, ma se il sistema può veramente risolvere i dettagli dell'obiettivo. Questo è esattamente il motivo per cui i test standard militari statunitensi sono insostituibili.

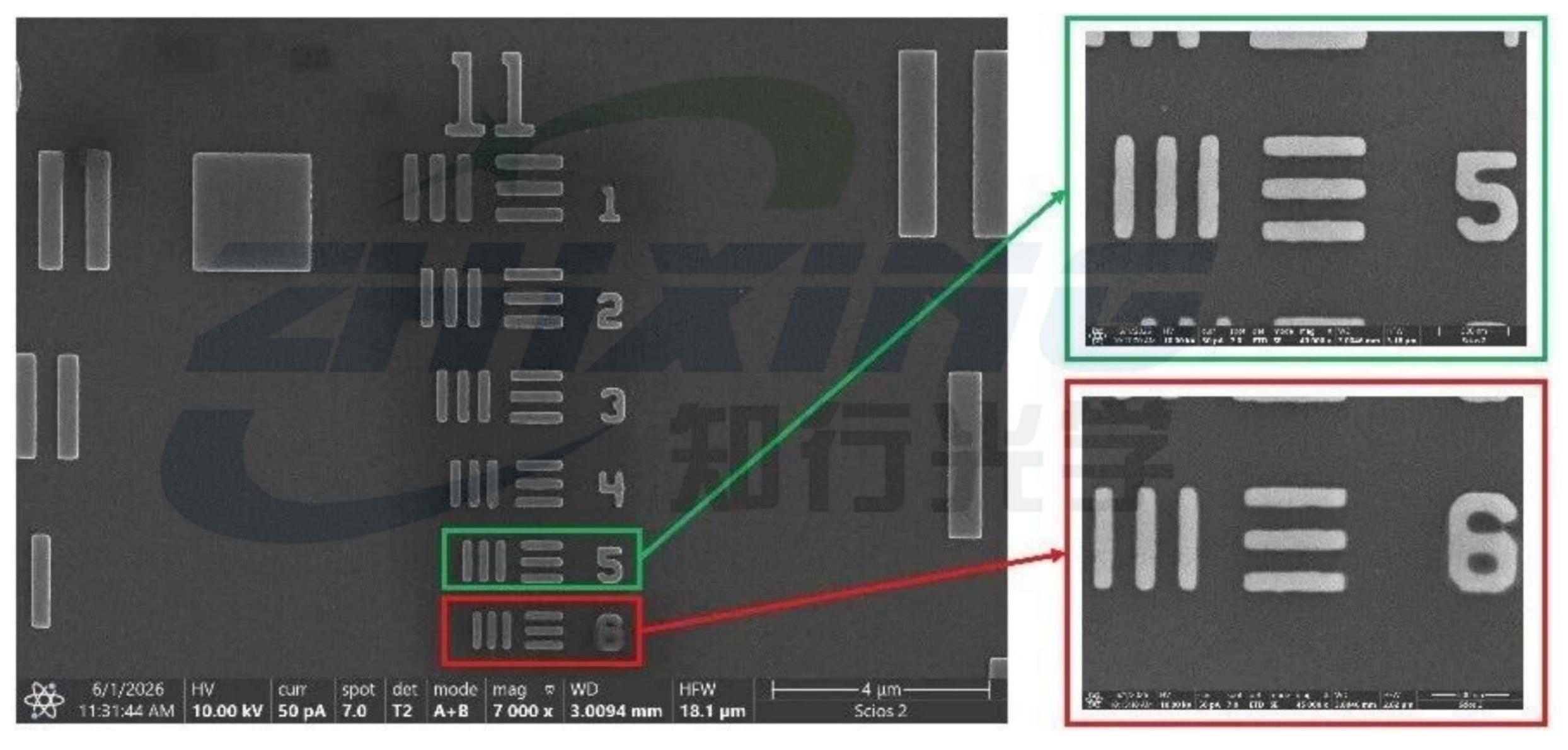

03. Gruppo 11 USAF: sfidare i limiti di 3500 coppie di linee. Per soddisfare le esigenze di test degli obiettivi ad altissima risoluzione, Ningbo Zhixing Optics ha lanciato il target di test ad altissima risoluzione USAF Group 11, che supporta fino a 3500 coppie di linee/mm. Ciò significa che la larghezza di linea minima è vicina a 140 nm. Questa dimensione si sta avvicinando alla scala della produzione di micro-nanometri di semiconduttori. La vera sfida non è solo "creare" l'immagine, ma garantirne la sufficiente precisione. Ciò include:
◆ Precisione di controllo della larghezza di linea estremamente elevata
◆ Qualità dei bordi chiara e nitida
◆ Prestazioni di contrasto stabili e affidabili
◆ Controllo della coerenza dell'immagine a pagina intera.
Perché: affinché i risultati del test siano significativi, il target del test stesso deve essere più preciso della lente da testare.
04 Perché gli obiettivi di fascia alta fanno sempre più affidamento sugli obiettivi di test standard militari statunitensi a 11 set?
Poiché le capacità di risoluzione degli obiettivi continuano a migliorare, i tradizionali target di test a basso ingrandimento non sono più sufficienti per le esigenze di verifica.
Soprattutto nei seguenti scenari applicativi: ◆Ispezione dei wafer semiconduttori ◆AOI (ispezione ottica automatizzata) ◆Sistemi di visione industriale ad alto pixel ◆Attrezzature per l'imaging microscopico di livello di ricerca La capacità del sistema di identificare difetti più piccoli e ricostruire strutture più fini spesso dipende da: La risoluzione del sistema in condizioni reali.
Gli obiettivi di test 11-Set standard militari statunitensi ad alta precisione sono strumenti cruciali per verificare questa capacità.
05 Un target affidabile del test determina la credibilità del test Molte persone si concentrano sulle lenti ma trascurano facilmente gli stessi standard di test.
Infatti: solo un grafico di risoluzione sufficientemente preciso può realmente misurare le prestazioni finali dell'obiettivo.
Ningbo Zhixing Optics è specializzata nella produzione di micro/nanostrutture ultraprecise, fornendo alta qualità:
◆Tabella di risoluzione degli standard militari statunitensi ◆Obiettivi di test per coppie di linee ultraalti ◆Modelli di test personalizzati ad alta precisione Fornire un supporto di verifica della risoluzione più affidabile per sistemi ottici di fascia alta.
Man mano che le prestazioni delle lenti si avvicinano ai limiti, anche gli standard di test devono essere aggiornati di conseguenza.
Lo standard militare statunitense di 11 set (3500 coppie di linee) di obiettivi di test ad altissima risoluzione non è solo uno strumento di test, ma anche uno standard di verifica chiave che collega "eccellenza teorica" e "chiarezza nel mondo reale".
