01 Cos'è la targa di risoluzione USAF 1951?
USAF 1951 (United States Air Force 1951 Risoluzione Target) è uno dei target di test a risoluzione standard più utilizzati al mondo. Consiste in una disposizione standard di strisce bianche e nere e viene utilizzato per giudicare i più piccoli dettagli che un sistema ottico può risolvere. Per dirla semplicemente: quante linee una lente può separare chiaramente rappresenta il suo potere risolutivo.
Le applicazioni comuni includono:
◆Verifica della ricerca e sviluppo degli obiettivi
◆Test di visione industriale
◆Valutazione del microsistema
◆Accettazione del sistema ottico
02 Cosa sono il Gruppo e l'Elemento nel comitato di risoluzione?
Il modello USAF 1951 è costituito da più Gruppi ed Elementi. Ogni Gruppo contiene 6 Elementi, ogni Elemento corrisponde ad una diversa frequenza spaziale (lp/mm).
Maggiore è il numero: più sottili saranno le linee e più difficile sarà il test.
03 Come utilizzare correttamente l'USAF 1951?
Passaggio 1: impostare il sistema di test
Questo in genere include:
◆ Sorgente luminosa (illuminazione uniforme)
◆Comitato di risoluzione dell'USAF
◆Obiettivo in prova
◆Telecamera CCD/CMOS
◆Software di visualizzazione e analisi
Percorso di prova di base:
Sorgente luminosa → Scheda di risoluzione USAF → Obiettivo in prova → Sensore → Analisi dell'immagine
Note:
◆Garantire un'illuminazione uniforme
◆ Messa a fuoco accurata
◆Allineare l'asse ottico il più vicino possibile
◆Evitare vibrazioni del sistema
Passaggio 2: trovare la posizione di imaging più chiara
Regola la lunghezza focale o la distanza di lavoro per ottenere una nitidezza ottimale dell'immagine.
Questo è il passaggio più cruciale che influenza i risultati.
Passaggio 3: osservare "Possono ancora essere separati?"
Esamina l'immagine:
Di quale gruppo, di quale elemento le strisce bianche e nere possono ancora essere chiaramente separate?
Criteri di giudizio:
Strisce bianche e nere chiaramente distinguibili
Strisce sfumate, oscurate o indistinguibili
L'ultimo modello riconoscibile rappresenta il limite superiore della risoluzione del sistema.
04 Come convertire in lp/mm?

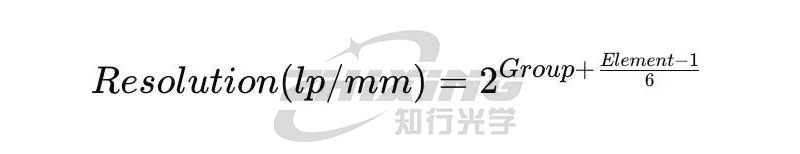

Ogni Gruppo/Elemento corrisponde ad una frequenza spaziale fissa. Formula di conversione:
Per esempio:
◆Gruppo 5, Elemento 3
◆Corrisponde a circa 20 lp/mm
lp/mm (coppie di linee/mm) = Numero di linee bianche e nere distinguibili per millimetro

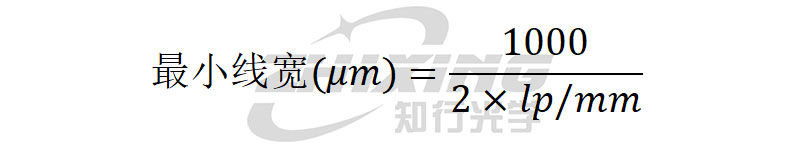

Larghezza minima della linea = larghezza di una singola linea nera o bianca
Rapporto tra i due:

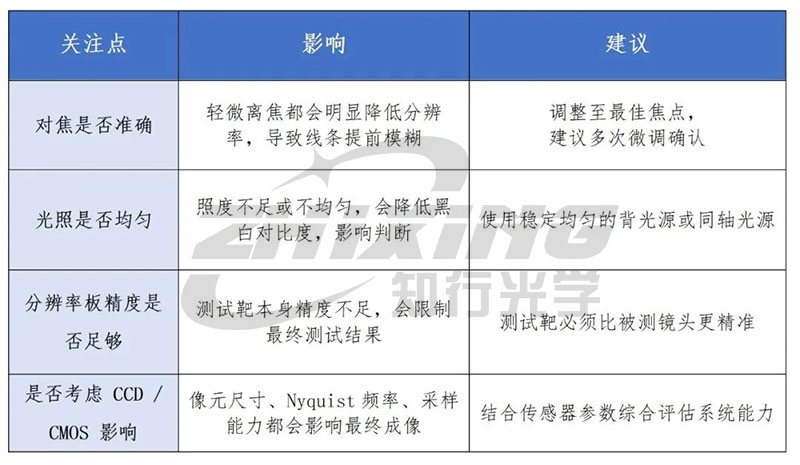

05 Come determinare l'affidabilità dei risultati dei test?
Spesso i test imprecisi non sono dovuti a problemi con le lenti, ma piuttosto a problemi con la metodologia di test.
Lettura consigliata:

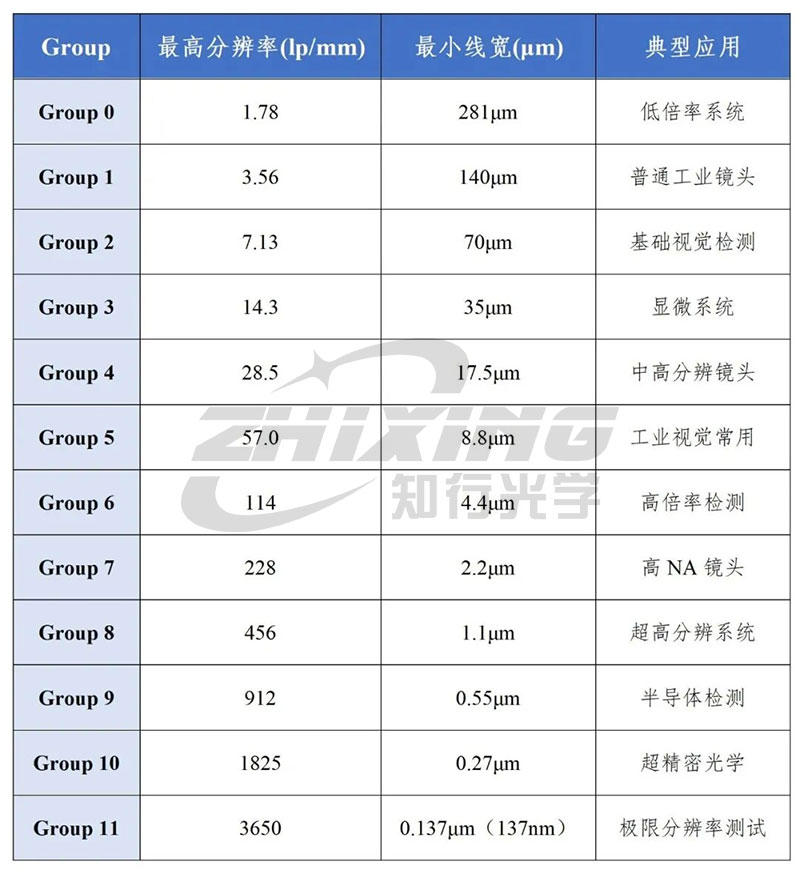

06 Quando sono necessari gruppi a risoluzione più elevata?
Poiché la risoluzione degli obiettivi di fascia alta continua a migliorare, i tradizionali Gruppo 5 e Gruppo 6 non sono più sufficienti.
Per esempio:
◆Lenti di ispezione per semiconduttori
◆Obiettivi per microscopio ad alto NA
◆Sistemi AOI
◆Visione industriale a pixel ultra-alti
Spesso, il Gruppo 9/Gruppo 10/Gruppo 11 è necessario per misurare realmente le capacità del sistema.
In particolare: USAF Gruppo 11 (fino a circa 3500 lp/mm)
è diventato uno standard importante per testare obiettivi ad altissima risoluzione.
Conclusione
La carta di risoluzione USAF 1951 è classica perché è semplice, intuitiva e affidabile.
Non solo aiuta a determinare se una lente "vede chiaramente", ma aiuta anche gli ingegneri a scoprire rapidamente quanto "chiaramente" può vedere il sistema. La scelta del grafico di risoluzione appropriato e l'utilizzo dei metodi di test corretti sono essenziali per ottenere risultati di test veramente affidabili.
