01 Test del fronte d'onda: determinazione della precisione del sistema
Misure di test del fronte d'onda:
Il grado di deviazione del fronte d'onda dallo stato ideale dopo che la luce ha attraversato il sistema.
Gli indicatori comuni includono:
◆PV (valore picco-valle)
◆RMS (radice media quadratica)
◆Analisi dell'aberrazione di Zernike
Aiuta a determinare:
◆Aberrazione sferica
◆Coma
◆Astigmatismo
◆Deviazione di montaggio/regolazione

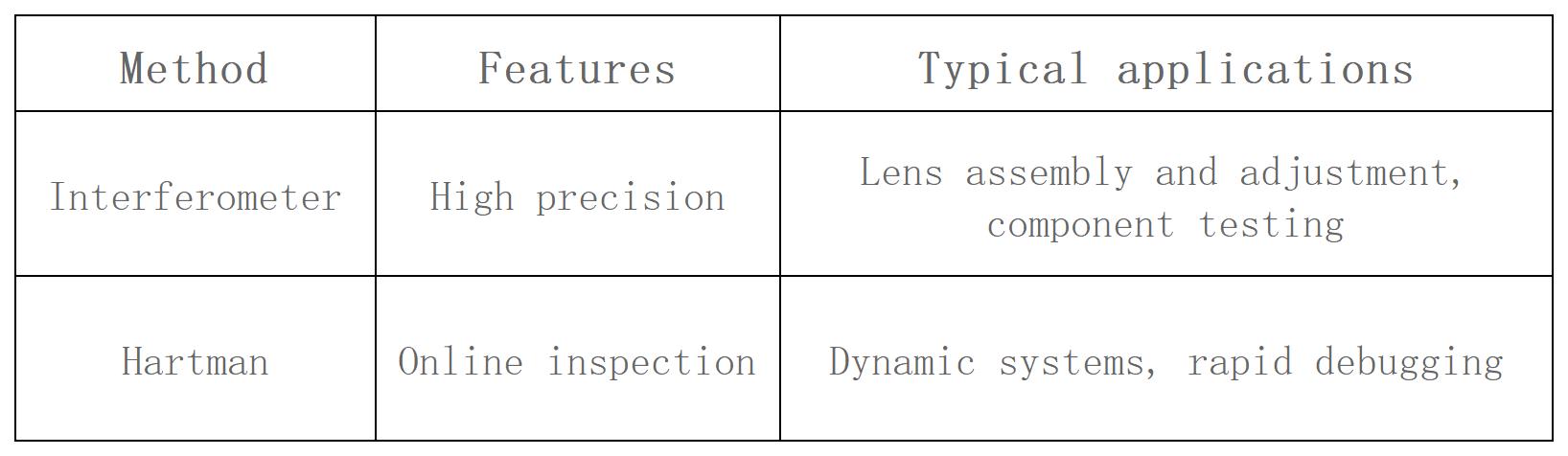

Metodi di prova comuni
02 Test MTF: vedere se il sistema può, in definitiva, "vedere chiaramente"
MTF (funzione di trasferimento della modulazione) descrive:
La capacità del sistema di conservare i dettagli e il contrasto dell'immagine.
Un MTF più alto indica un'immagine più chiara.
Rispetto al fronte d'onda, l'MTF si avvicina maggiormente al risultato finale visto dal cliente.

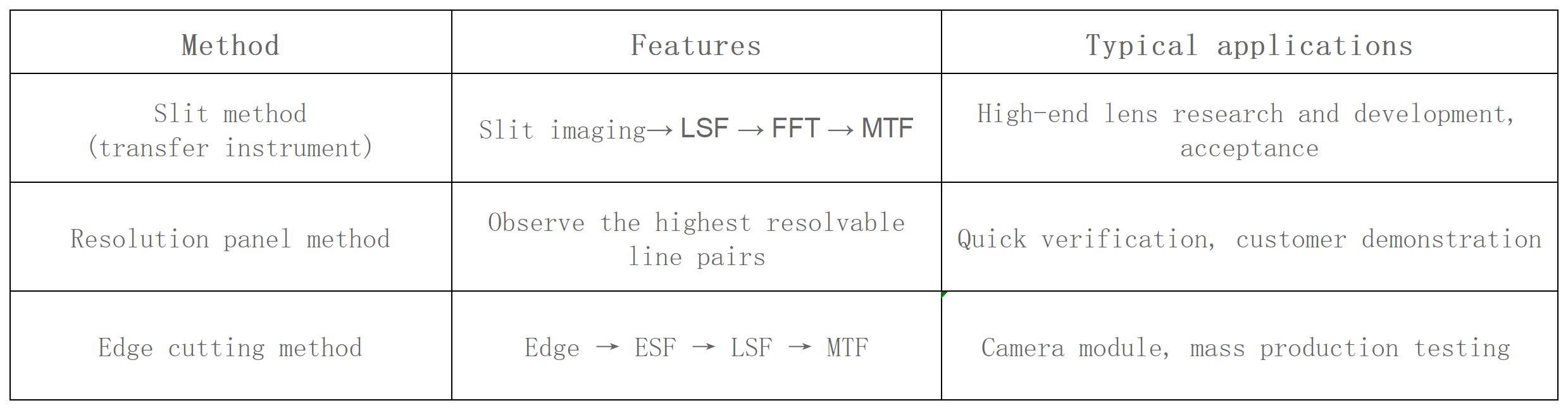

Metodi comuni di test MTF
Tra questi, il sistema Trioptics, comunemente indicato nel settore, appartiene tipicamente al metodo Slit Scan, che è attualmente uno dei metodi standard per testare obiettivi di fascia alta.
03 Wavefront vs. MTF: quali sono le differenze?
Insomma:
Wavefront ti dice "perché non è chiaro"; MTF ti dice "se è chiaro o no".
04 I due possono essere convertiti l'uno nell'altro?
In teoria sì, perché: Wavefront → PSF → MTF, il che significa che i dati del fronte d'onda possono essere utilizzati per ricavare l'MTF teorico.
Tuttavia, in realtà: l’attuale sistema multilaterale di negoziazione è influenzato anche da quanto segue:
◆Dimensione pixel CCD/CMOS
◆Frequenza di campionamento
◆Struttura a microlenti
◆Errori di montaggio e regolazione
◆Rumore elettronico
Pertanto: i dati del fronte d'onda forniscono prestazioni teoriche; MTF misura le prestazioni effettive del sistema.

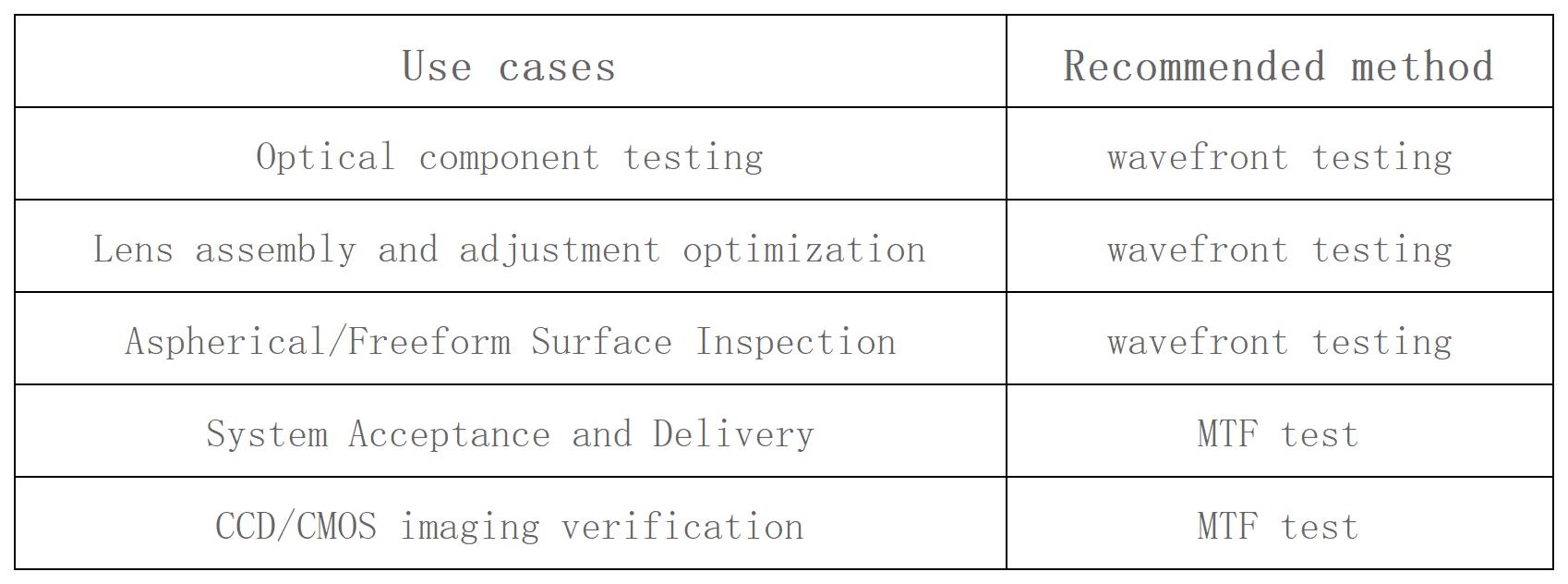

05 Quando misurare il fronte d'onda? Quando misurare il sistema multilaterale di negoziazione?
La migliore pratica in genere prevede innanzitutto l'ottimizzazione del sistema utilizzando il test del fronte d'onda, quindi la convalida dei risultati utilizzando MTF (fattore di trasformazione medio).
Conclusione
Il test del fronte d’onda e il test MTF non sono sostitutivi, ma piuttosto complementari.
Il test del fronte d'onda è uno strumento diagnostico; MTF è la risposta finale.
Una valutazione veramente completa della qualità del sistema richiede la combinazione di entrambi.
Solo così potremo davvero ottenere:
Da "teoricamente eccellente" a "comprensione praticamente chiara".
