Nel settore della produzione ottica, molte persone che lavorano con lenti cilindriche si sono imbattute in questo momento imbarazzante: un venditore ha appena ricevuto il disegno di una lente cilindrica da un cliente, oppure il reparto di ricerca e sviluppo ha appena finito di progettare una nuova lente, solo per consegnarla all'ingegnere di processo o di test. Tutti si riuniscono attorno al disegno, inevitabilmente chiedendosi:
"A quale modello CGH dovrebbe essere abbinato questo cilindro per i test?"
"In quale direzione viene calcolato il suo Fno? Come faccio ad adattare l'interferometro per evitare l'overflow?"
In effetti, selezionare un CGH cilindrico è sempre stato un compito tecnico. È necessario calcolare il raggio di curvatura, determinare la direzione della generatrice e considerare l'apertura dell'interferometro. I calcoli manuali richiedono molto tempo e sono soggetti a errori.
I test non dovrebbero essere così dolorosi.
Per consentire a tutti di dire addio completamente all'era dell'"indovinare alla cieca" il modello dai disegni, abbiamo sviluppato un software di selezione automatica CGH cilindrico intelligente.
Ora non è più necessario sfogliare manuali di parametri complessi o eseguire derivazioni geometriche complesse. Devi semplicemente diventare un esperto del "riempimento degli spazi vuoti" in un secondo, digitando i dati principali dei tuoi disegni:
Forma del cilindro e convessità (superficie o linea? concava o convessa?)
Raggio di curvatura
Dimensioni di trasmissione della luce in due direzioni (lungo la generatrice e perpendicolare alla generatrice)
Il resto è gestito dal software. Fai clic su "OK" e il sistema determinerà automaticamente e consiglierà accuratamente il modello CGH più adatto e il miglior schema di corrispondenza Fno!
In questo articolo ti condurremo attraverso un'esperienza pratica con questo "strumento di selezione", vedendo come semplifica il complesso lavoro di preparazione per l'ispezione del cilindro semplicemente "inserendo quattro parametri".
Sito di selezione
http://www.zhixingoptics.com/xuanxing
Interfaccia di selezione

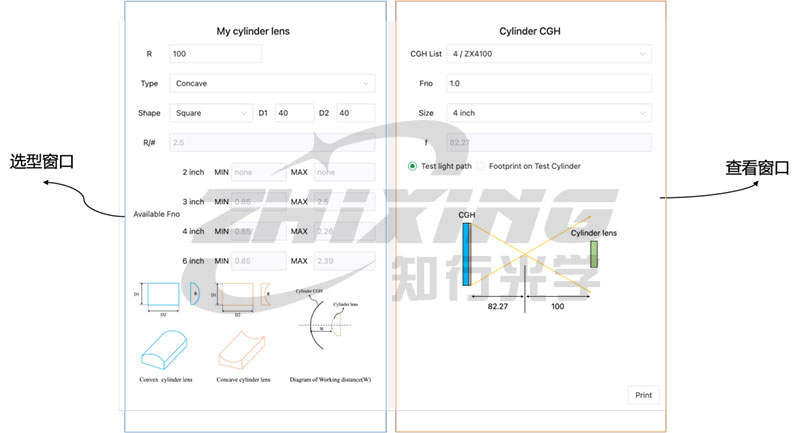

Dopo aver inserito l'URL apparirà l'interfaccia mostrata in Figura 1, contenente due finestre.
La casella blu a sinistra è la finestra di selezione, la cui funzione principale è inserire parametri cilindrici, tra cui valore R, convessità (Tipo, che può essere commutato tra Concavo e Convesso), forma (Forma, che può essere commutato tra quadrato, cerchio ed ellisse) e dimensione;
Il riquadro giallo a destra è la finestra di visualizzazione, destinata principalmente alla visione dei modelli venduti dalla nostra azienda e alla copertura spot della superficie asferica da testare;
Figura 1: diagramma generale dell'interfaccia dello strumento di selezione
I. Finestra di selezione
Il riquadro blu a sinistra è la finestra di selezione, che ha due funzioni principali:
◆Funzione 1: input dei parametri dello specchio cilindrico
R: Raggio di curvatura dello specchio cilindrico. Immettere un valore assoluto.
Tipo: seleziona concavo o convesso.
Forma: seleziona la forma dello specchio cilindrico (rettangolare o ellittico; il quadrato e il cerchio sono forme speciali rispettivamente di rettangolo ed ellisse).
D1: Apertura con direzione di curvatura.
D2: Apertura senza direzione di curvatura.
R/#: Fa/# dello specchio cilindrico. Non è possibile inserirlo; viene calcolato automaticamente.
W: Quando si seleziona Convesso per Tipo, è necessario inserire la distanza di lavoro (distanza assiale CGH dal vertice del cilindro). Per motivi di sicurezza, si consiglia di impostare la distanza su 10 mm o più.
◆Funzione 2: Intervalli Fno suggeriti per l'output per diverse dimensioni
Dopo aver inserito i parametri rilevanti per la lente cilindrica, il software genererà gli intervalli Fno suggeriti per le diverse dimensioni. Se i parametri per la lente cilindrica da testare vengono immessi nella casella di selezione della Figura 1, il software di selezione genererà gli intervalli Fno suggeriti come mostrato nella Figura 2:
Per gli obiettivi da 2 pollici verrà visualizzato "nessuno", a indicare che non sono disponibili modelli per obiettivi da 2 pollici. Sono tutti disponibili modelli per obiettivi da 3 pollici, 4 pollici e 6 pollici.
Per i display da 3 pollici, l'Fno varia da 0,85 a 2,5. Facendo riferimento alla tabella nell'Appendice 1, sono disponibili tre modelli per display da 3 pollici: ZX3100, ZX3150 e ZX3200.

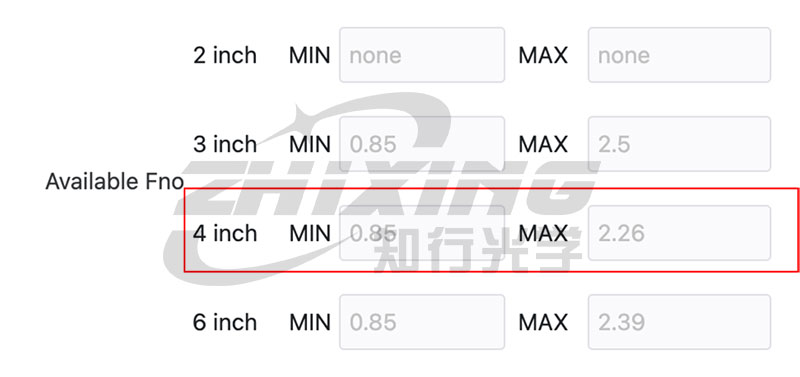

Per i display da 4 pollici, l'Fno varia da 0,85 a 2,26. Facendo riferimento alla tabella nell'Appendice 1, sono disponibili tre modelli per display da 4 pollici: ZX4100, ZX4150 e ZX4200.
Per i display da 6 pollici, l'Fno varia da 0,85 a 2,39. Facendo riferimento alla tabella nell'Appendice 1, sono disponibili tre modelli per display da 6 pollici: ZX6100, ZX6150 e ZX6200.
Figura 2: Selezione del modello consigliato

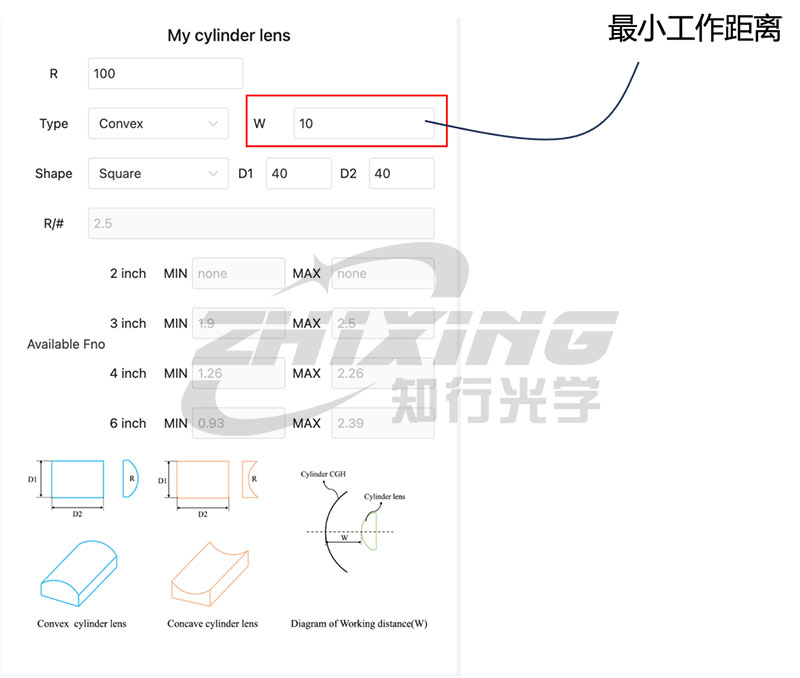

Quanto sopra mostra la selezione di una superficie concava. Se una superficie cilindrica con gli stessi parametri viene modificata in una superficie convessa, l'interfaccia di selezione è la seguente. W è la distanza minima tra la superficie grafica CGH e il punto fisso della superficie convessa (si consiglia essere superiore a 10 mm).
Figura 3: interfaccia di selezione della superficie convessa
Per i display da 2 pollici "nessuno" indica nessun modello disponibile.
Per i display da 3 pollici, l'Fno varia da 1,9 a 2,5. Facendo riferimento all'Appendice 1, è possibile selezionare il modello ZX3200 da 3 pollici.
Per i display da 4 pollici, l'Fno varia da 1,26 a 2,26. Facendo riferimento all'Appendice 1, è possibile selezionare il modello da 4 pollici ZX4150 e ZX4200.
Per i display da 6 pollici, l'Fno varia da 0,93 a 2,39. Facendo riferimento all'Appendice 1, è possibile selezionare il modello da 6 pollici ZX6100, ZX6150 e ZX6200.
II. Finestra di visualizzazione
Il riquadro giallo a destra è la finestra di visualizzazione, che ha due funzioni principali:
◆Funzione 1: Visualizza i modelli disponibili in base alla gamma Fno consigliata sulla sinistra.

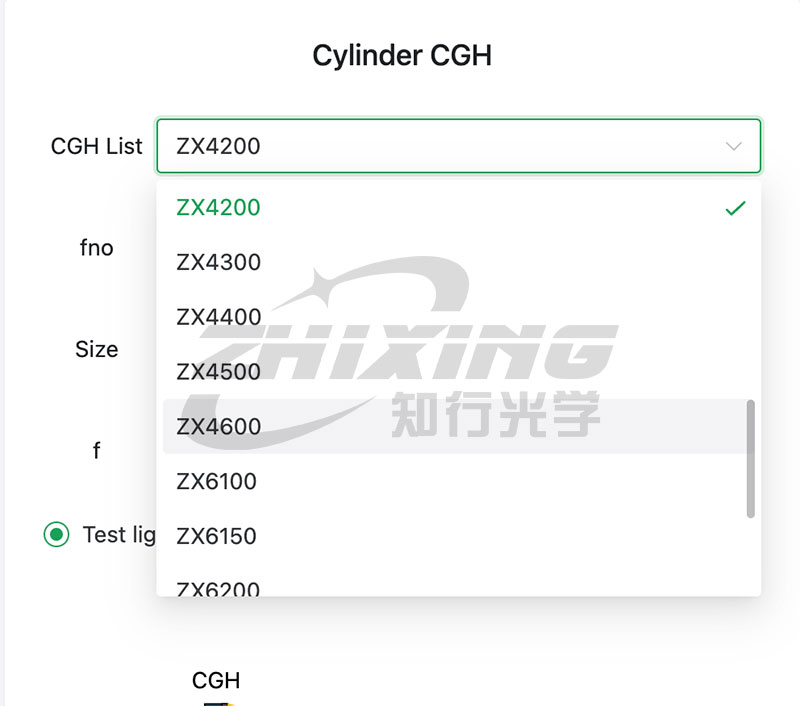

In questo esempio, ZX4200 è selezionato dal menu a discesa nella colonna CGHlist. Fno, Size e F vengono calcolati automaticamente.
Figura 4: finestra a discesa del modello
È possibile visualizzare due diagrammi:

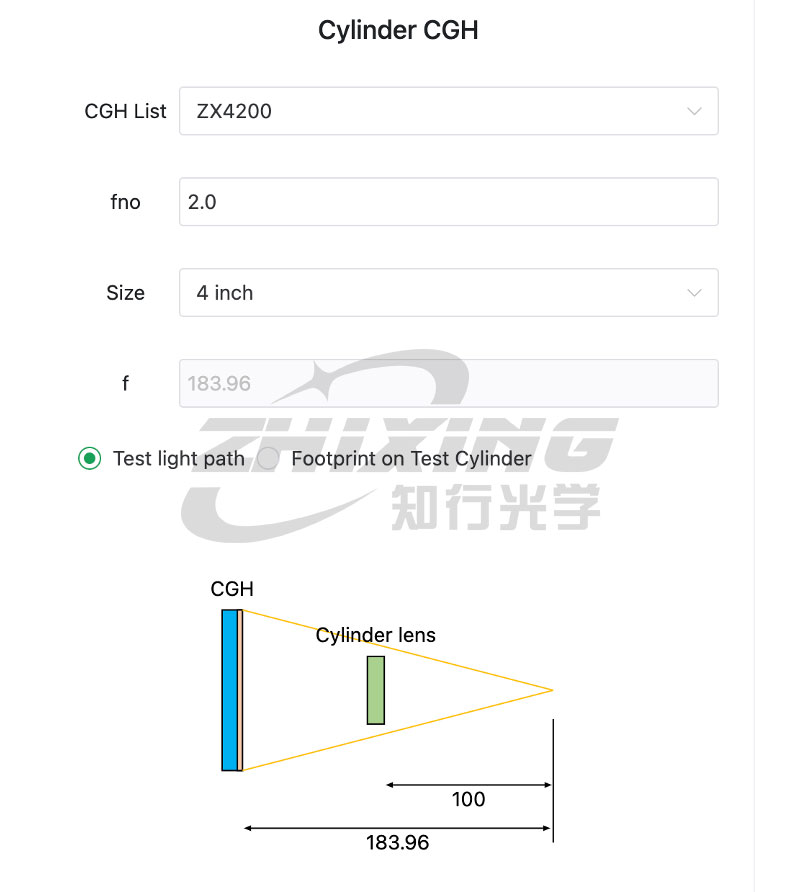

1) Diagramma del percorso ottico (comprese le informazioni sulla distanza), come mostrato nella Figura 5:
Figura 5: diagramma del percorso ottico di prova

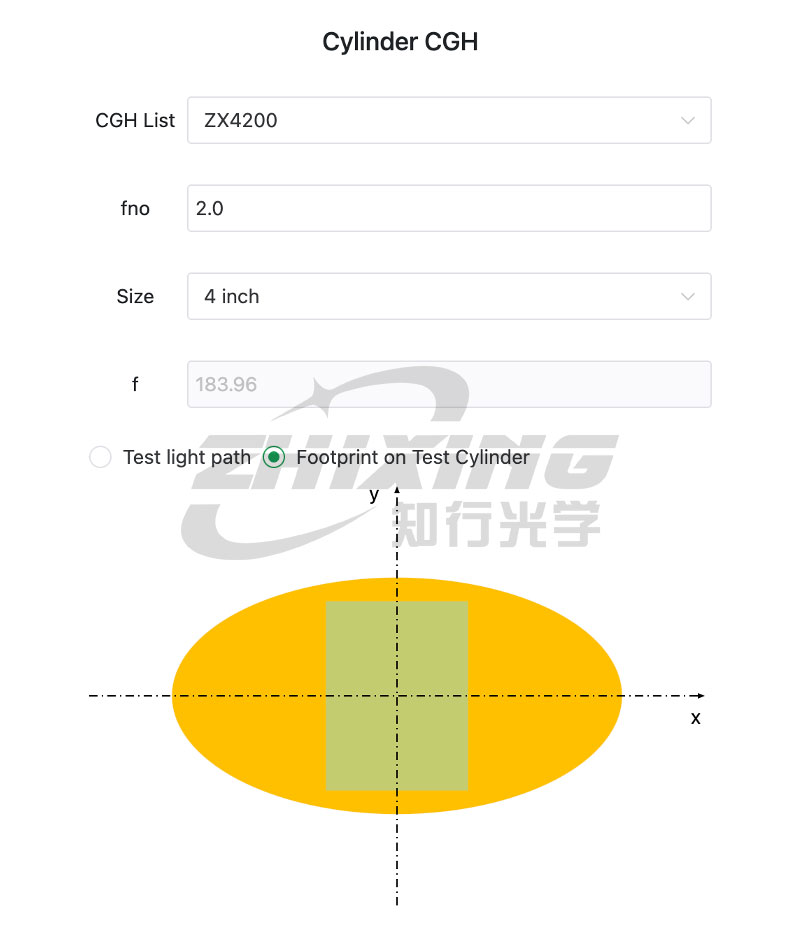

2) Per la superficie concava nella Figura 1, la copertura spot dei tre modelli (ZX4100, ZX4150, ZX4200) del CGH cilindrico da 4 pollici è mostrata nella Figura 6. In basso, è fornito un rapporto energetico. Più piccolo è il valore maggiore di 1, più pixel possono essere rilevati e maggiore è la risoluzione. Tra i tre modelli, lo ZX4200 ha il rapporto energetico più basso (1,26), superiore a quello degli altri due modelli.
Figura 6: mappa di copertura dei punti luminosi
◆Funzione 2: Visualizza modelli personalizzati
Se i modelli suggeriti a sinistra non rientrano nel nostro elenco di modelli di prodotto, ad esempio un Fno suggerito tra 4.3 e 4.6, e la nostra azienda non dispone di un Fno in questa gamma, è necessario personalizzarlo. Selezionare "Personalizzato" nella colonna CGHlist, come mostrato nella Figura 7:

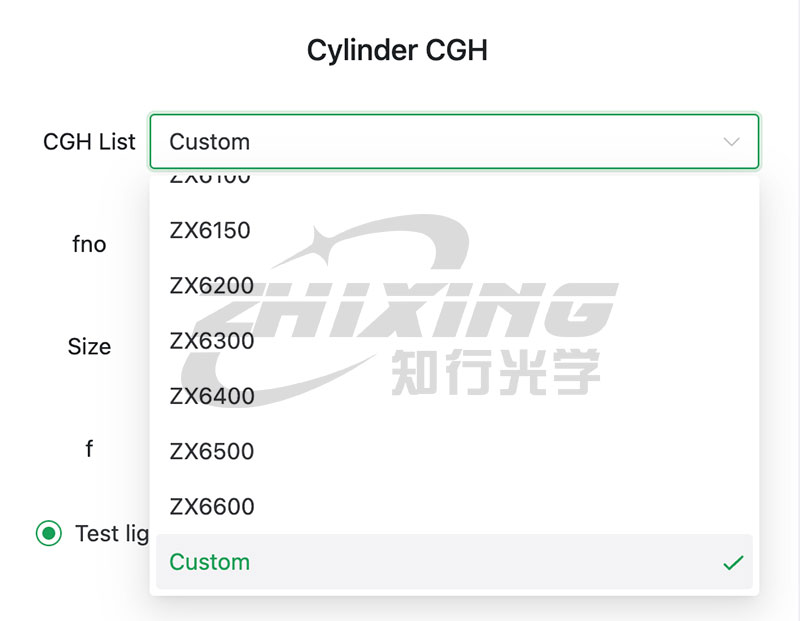

Figura 7: selezione di un modello personalizzato

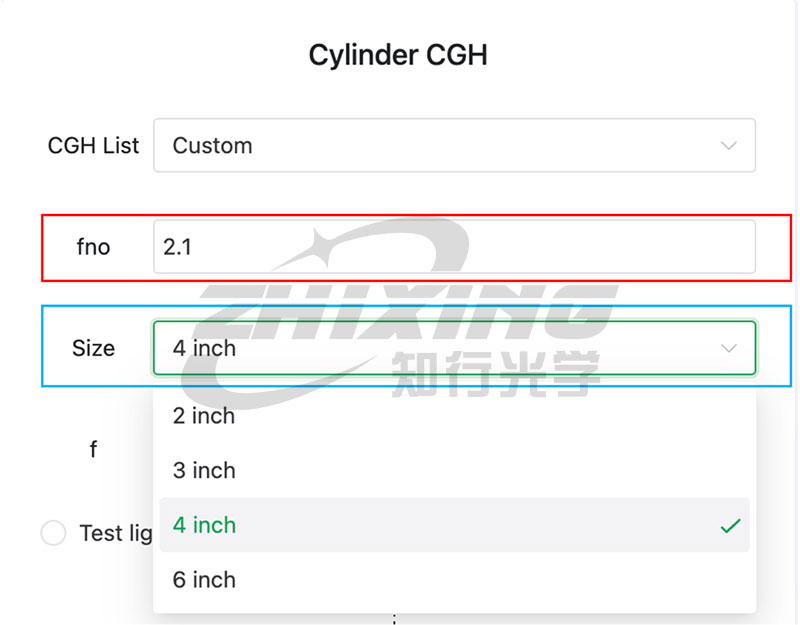

Inserisci fno nella casella rossa e seleziona il modello nella casella blu. In questo esempio, l'intervallo consigliato per Fno da 4 pollici è [1,35 2,37]. È possibile definire fno=2.1.
Figura 8: esempio di un elemento di input della finestra personalizzata
In base al numero del modello personalizzato, è possibile visualizzare il diagramma del percorso ottico e il diagramma di copertura del punto luminoso per determinare se la lente cilindrica può essere testata utilizzando il modello personalizzato.
Allegato 1: Elenco dei modelli CGH cilindrici

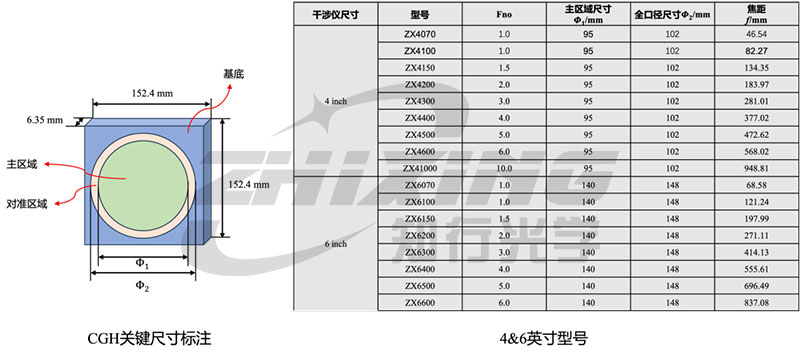

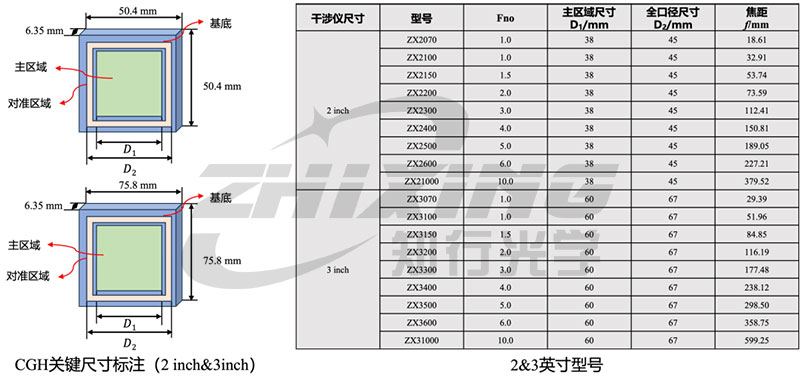

Spiegazione della denominazione del modello: ZX-ABCD: A: rappresenta la dimensione del CGH cilindrico; BCD: Rappresenta l'Fno del CGH cilindrico.
Esempio 1: Modello ZX4200: 4 pollici; Fno: 2.0
Esempio 2: Modello ZX6100: 6 pollici; Fno: 1.0
Un elenco di modelli CGH di diverse dimensioni è il seguente:
Tabella 1: Parametri chiave del CGH cilindrico da 2 pollici e 3 pollici
Tabella 2: Parametri chiave del CGH cilindrico da 4 pollici e 6 pollici
