I. Il killer invisibile della forma della superficie: l'inevitabile "distorsione della proiezione"
Quando si parla della correzione di precisione del CGH (Computational Hologram), molti colleghi confondono facilmente due concetti: uno è la distorsione geometrica causata dalla progettazione del percorso ottico, e l'altro è l'errore diretto di posizione di scrittura dell'apparecchiatura litografica stessa. In realtà, si tratta di due "guidatori dietro le quinte" completamente diversi.
L'errore di posizione di scrittura diretta si riferisce alla deviazione fisica della posizione causata dal movimento meccanico o dalla cucitura delle coordinate durante l'incisione su scala nanometrica in una macchina litografica o in uno stadio di scrittura diretta con fascio di elettroni. Questo verifica le capacità hardware delle apparecchiature di produzione.
La distorsione su cui ci concentreremo oggi esiste interamente all'interno del progetto del percorso ottico del CGH.
Quando si ispezionano superfici asferiche o a forma libera di ordine elevato, a causa delle caratteristiche di ampio angolo e non assiali del progetto del percorso ottico, il raggio proiettato sul substrato CGH produce naturalmente uno stiramento o una compressione geometrica non lineare simile a uno "specchio da luna park". Una volta che esiste questa distorsione progettuale, causerà una "deformazione spaziale" delle frange di diffrazione sul CGH.
1. L'essenza della trasformazione del fronte d'onda e della trasformazione delle coordinate
Il compito principale del CGH è convertire l'onda sferica standard (o onda piana) emessa dall'interferometro in un fronte d'onda che corrisponda perfettamente alla superficie asferica da misurare. Per ottenere questa complessa trasformazione del fronte d'onda, si forma una relazione di mappatura complessa e non lineare tra i singoli pixel sul rilevatore dell'interferometro e le loro posizioni effettive sulla superficie misurata.
2. Manifestazioni visive della distorsione della proiezione
Questa mappatura non lineare porta direttamente alla distorsione della proiezione. Nell'ispezione tecnica, si manifesta visivamente come una distorsione della geometria del componente misurato nei risultati. Per esempio:
◆Uno specchio che in realtà è circolare appare come un'ellisse nei risultati del test interferometrico;
◆Uno specchio che in realtà è quadrato appare come un trapezio nei risultati.
Esempio quantitativo: gli studi dimostrano che per superfici asferiche con grandi deviazioni, la "deviazione di ingrandimento in diverse posizioni radiali" causata dalla distorsione dell'immagine CGH può raggiungere un massimo di 2,7:1! Questa grandezza supera di gran lunga il range di tolleranza dei normali componenti ottici.
3. Impatto negativo fatale sull'analisi delle aberrazioni
Questa distorsione non solo distorce l'immagine superficiale ma, cosa più grave, trasforma le aberrazioni di basso ordine in significative aberrazioni di ordine superiore. Ciò significa che l'analisi dell'errore superficiale fornita dall'interferometro è fondamentalmente errata. L'utilizzo di questi dati errati per guidare le macchine utensili di lucidatura CNC porterà a decisioni errate sulla correzione della forma.

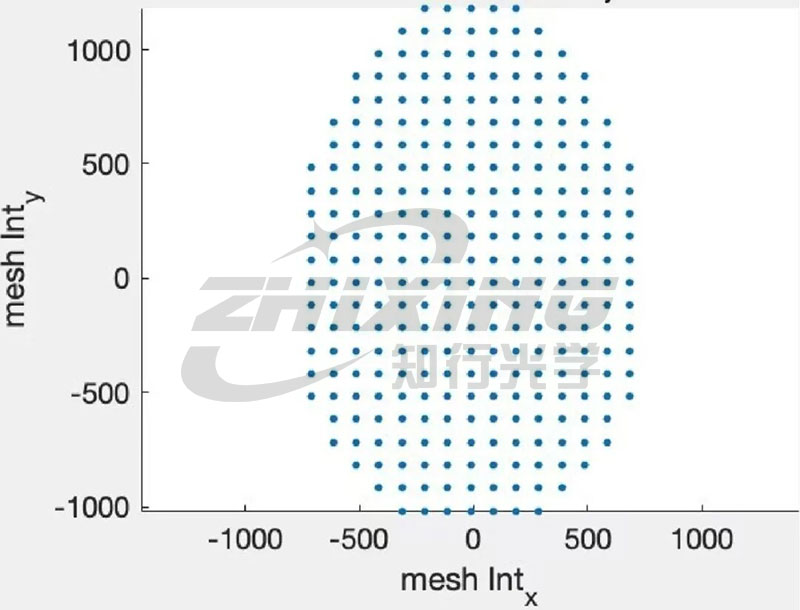

Rilevamento con interferometro della distribuzione puntuale in uno schema

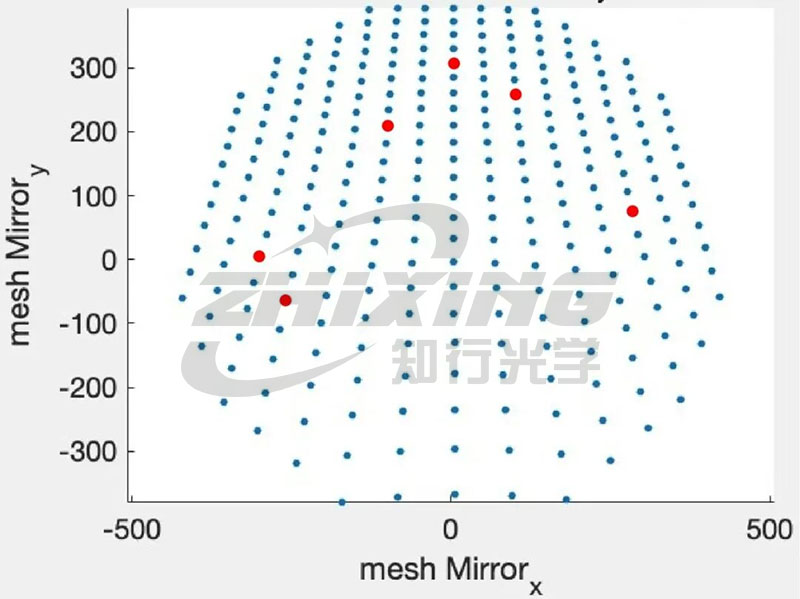

Distribuzione puntiforme sulla superficie asferica da misurare
II. Rifiutare una lucidatura inefficace: la correzione della distorsione è l'unica chiave per superare i colli di bottiglia nella lavorazione di superfici asferiche
Nella produzione di ultraprecisione, una distorsione non corretta all’origine dell’ispezione può innescare una reazione a catena fatale:
1. Incapacità di far convergere la forma della superficie: a causa dell'introduzione di aberrazioni di ordine superiore, l'errore dei componenti in bande di frequenza specifiche aumenta invece di diminuire ad ogni ciclo di lucidatura, portando ad un circolo vizioso nella lavorazione.
2. Tempo macchina sprecato: le lucidatrici CNC impiegano una notevole quantità di tempo a "riparare" errori distorti inesistenti, con conseguente utilizzo della macchina estremamente basso.
3. Forte calo della resa: per superfici asferiche ad elevata apertura numerica (NA) o superfici complesse a forma libera, anche piccole deformazioni geometriche possono far sì che l'intero sistema ottico non soddisfi gli standard prestazionali.
In breve, l'ispezione CGH senza correzione della distorsione fornisce solo un'immagine distorta della forma della superficie. Solo attraverso una rigorosa correzione della distorsione, che corregge completamente la trasformazione delle coordinate non lineari causata dai principi fisici, i dati sulla forma della superficie misurati dall'interferometro possono essere accurati. Solo allora la macchina utensile può "inquadrare e scattare" e ottenere una compensazione veramente precisa.

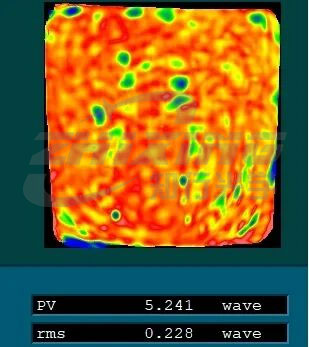

Testare i dati prima della correzione della distorsione (lo specchio è quadrato).

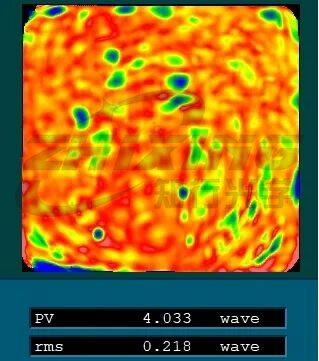

Testare i dati dopo la correzione della distorsione (lo specchio è quadrato).
III. Perseguire la precisione assoluta puntando allo stesso tempo alla massima efficienza

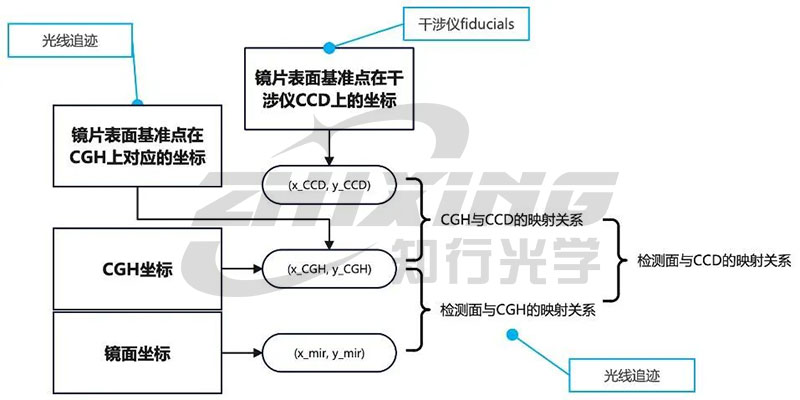

In passato, molti produttori di ottica esitavano a implementare la correzione della distorsione perché i metodi tradizionali si affidavano a macchine di misura a coordinate (CMM) ad alta precisione per misurare ogni linea e punto individualmente. Ciò non solo ha richiesto investimenti significativi in attrezzature, ma ha comportato anche un processo di test complicato e dispendioso in termini di tempo, con il bloccaggio secondario che introduceva nuovi errori di posizionamento. Per risolvere completamente questo punto critico del settore, abbiamo pre-riservato marcatori a coordinate fisse all'interno dell'area di allineamento che circonda l'area CGH principale e successivamente abbiamo utilizzato algoritmi avanzati di ray tracing per la correzione della distorsione in situ. Questo aggiornamento integra completamente la correzione della distorsione nel processo di ispezione quotidiana:
◆ Elimina la necessità di CMM tradizionali, eliminando complesse misurazioni offline ed errori di bloccaggio;
◆ La ricostruzione geometrica diretta basata sul ray tracing migliora significativamente l'efficienza di ispezione e correzione garantendo al tempo stesso un'accuratezza di correzione assoluta, garantendo che l'ispezione di superfici asferiche ad alta precisione non costituisca più un collo di bottiglia per la capacità di produzione sulla linea di produzione.

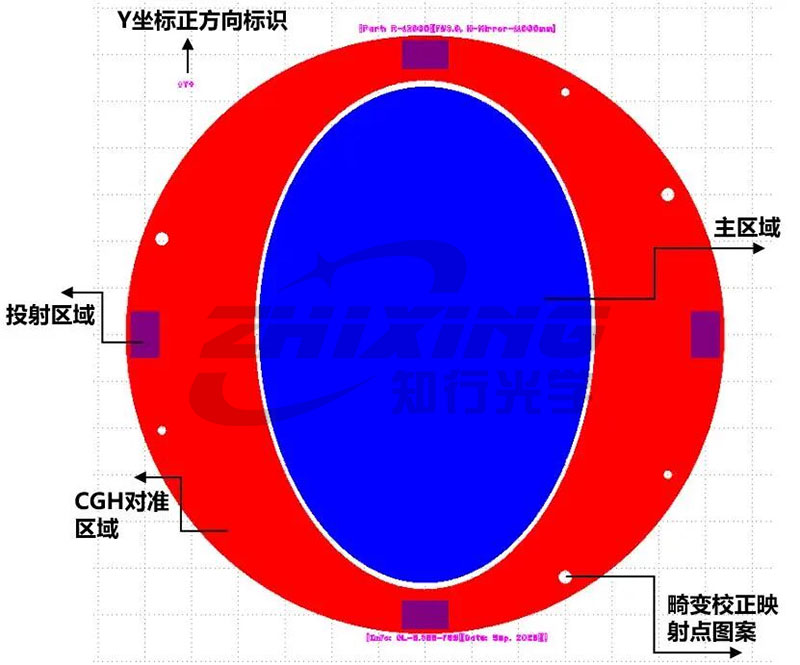

Diagramma del layout generale CGH

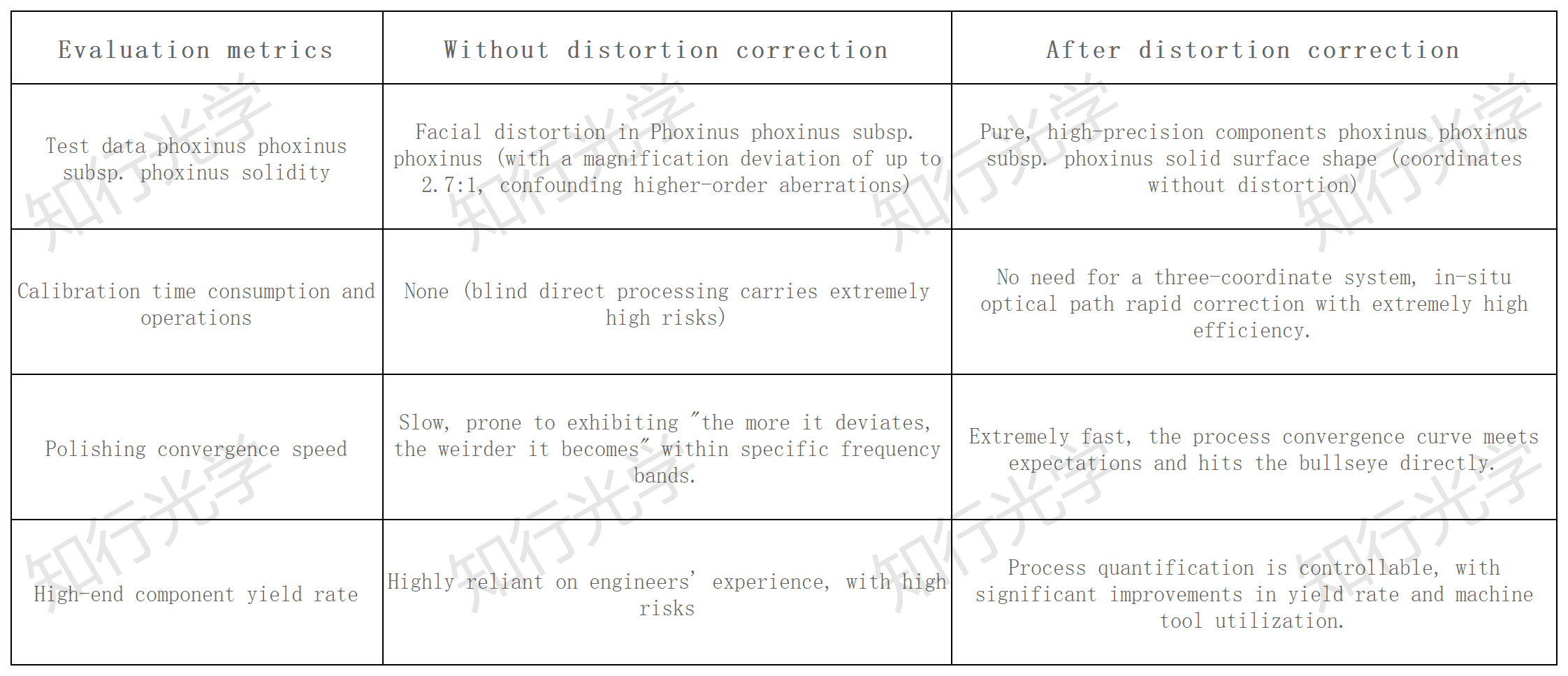

IV. La doppia battaglia tra efficienza e precisione: quanto è grande la differenza tra eseguire e non eseguire la calibrazione?
V. Scegli CGH di alta qualità per garantire che ogni fase di lucidatura sia efficace
La fase successiva della produzione ottica di precisione riguarda la precisione assoluta ma, cosa ancora più importante, il controllo del tasso di scarto e dell’efficienza produttiva.
In qualità di esperto di personalizzazione CGH, ogni CGH che forniamo non solo vanta una qualità del modello di livello micro-nano, ma viene anche fornito di serie con una soluzione di correzione della distorsione ad alta precisione ed alta efficienza. Utilizziamo l'innovazione tecnologica per semplificare i processi e aumentare la precisione nella tua officina.
Rifiuta la lucidatura inefficace e dì addio alle deviazioni di lavorazione. Usiamo "righelli" veramente precisi ed efficienti per salvaguardare la tua elaborazione ottica ad alta precisione!
