Dato meccanico: la "valuta forte" della lavorazione meccanica e dell'assemblaggio Per comprendere il trasferimento del dato, dobbiamo prima capire una cosa: nella lavorazione e nell'assemblaggio, il dato meccanico è assolutamente il protagonista. Cominciamo con la lavorazione. Cosa posiziona lo specchio durante la tornitura, la molatura e la lucidatura? Si basa sulle superfici di posizionamento meccanico del corpo dello specchio, sul bordo circolare esterno, sui fori dei perni di posizionamento e sulla superficie della flangia di montaggio. Durante la tornitura, il mandrino trattiene il cerchio esterno, utilizzandolo come riferimento per il centraggio; durante la molatura e lucidatura, la superficie di appoggio dello specchio poggia sul tavolo portautensili, che si accoppia con le superfici di posizionamento del corpo dello specchio. Indipendentemente dal processo, la posizione spaziale dello specchio sulla macchina utensile è determinata in definitiva da queste superfici di riferimento meccaniche. Ora parliamo dell'assemblaggio. Cosa posiziona lo specchio quando è installato nel cilindro dello specchio o nel componente strutturale? Ancora una volta, è il dato meccanico: la superficie della flangia di montaggio si accoppia con la faccia finale, il cerchio esterno e il foro interno del cilindro dello specchio sono posizionati e i perni di posizionamento e i fori dei perni determinano l'orientamento angolare. Una volta installato, rimane al suo posto; il cilindro dello specchio non riconosce il tuo asse ottico, solo le superfici meccaniche. Lavorazione e assemblaggio utilizzano lo stesso linguaggio: il dato meccanico. Condividono naturalmente una base comune per la comunicazione. Dove sta il problema? Si trova nella fase intermedia dell'"ispezione". Come viene ritrasmesso il riferimento ottico dalla fase di ispezione al riferimento meccanico? Qual è lo scopo dell'ispezione? Indica al processo di produzione "dove non è abbastanza buono" e al processo di assemblaggio "se questo specchio soddisfa gli standard di qualità". Ma l’ispezione utilizza un linguaggio diverso: il riferimento ottico. L'asse ottico dell'interferometro definisce il sistema di coordinate di ispezione e il fronte d'onda del CGH definisce la forma della superficie di riferimento. Il PV e l'RMS dell'errore della forma della superficie vengono calcolati in base a questo sistema di coordinate ottiche. Ora sorge il problema: come sono allineati i riferimenti ottici e meccanici? Se non sono allineati, si verifica questa situazione assurda: il reparto di produzione rettifica lo specchio fino alla forma della superficie richiesta in base al riferimento meccanico, e il reparto di ispezione conferma che la forma della superficie soddisfa i requisiti del riferimento ottico, ma i due "soddisfa i requisiti" non si riferiscono alla stessa cosa: c'è una deviazione tra i riferimenti ottici e meccanici. In fase di assemblaggio lo specchio viene installato secondo il riferimento meccanico, ma il sistema ottico presenta una forma superficiale completamente diversa. Questa è l'essenza della trappola della trasmissione dei riferimenti: non è che uno sia impreciso, ma che ognuno usi il proprio righello e poi presuppone che stiano misurando la stessa cosa.

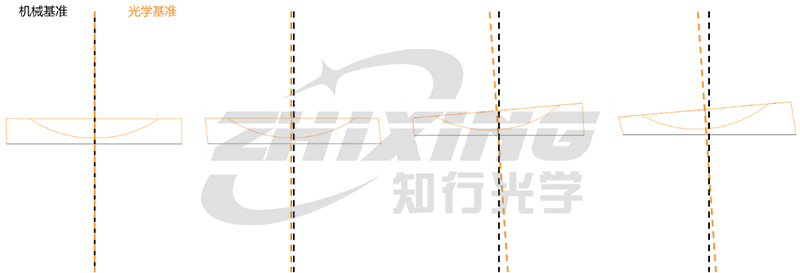

Figura 1. Quattro stati tra riferimenti ottici e meccanici: allineamento perfetto, eccentricità, inclinazione ed eccentricità e inclinazione (da sinistra a destra).
Alcuni metodi di ispezione sono intrinsecamente difficili da allineare con i riferimenti meccanici, il che solleva una questione fondamentale: la difficoltà di trasferire i riferimenti ottici ai riferimenti meccanici varia in base all'ordine di grandezza a seconda del metodo di ispezione. Per alcuni metodi di ispezione, il riferimento è "mobile". Prendiamo, ad esempio, il tradizionale profilometro a sonda meccanica. Esegue la scansione dei contorni di poche linee sulla superficie dello specchio, ottenendo un'elevata precisione dei dati. Tuttavia, il suo sistema di coordinate è definito dalla guida di movimento della sonda. Qual è il rapporto tra questa guida e la superficie di riferimento meccanica dello specchio? Per stabilire questa connessione è necessaria un'ulteriore calibrazione. La calibrazione è accurata? Ci sono errori sistematici? Ogni punto interrogativo rappresenta un punto di rischio nel trasferimento di riferimento. Un altro esempio sono alcuni schemi di ispezione delle sotto-aperture basati sullo splicing. Ogni fase di giunzione introduce incertezza di posizione e il sistema di coordinate complessivo finale potrebbe aver accumulato deviazioni significative dal vero riferimento meccanico dello specchio. Questi schemi condividono una caratteristica comune: il collegamento di trasferimento dai riferimenti ottici a quelli meccanici ha troppi collegamenti intermedi. Ogni collegamento intermedio è un punto di ingresso per l'errore. L'ispezione CGH offre un approccio diverso: garantire che il trasferimento dei riferimenti venga eseguito correttamente durante la fase di progettazione. In che modo CGH fornisce il riferimento ottico al riferimento meccanico? Un CGH utilizzato per i test è tipicamente costituito da due aree funzionali:
◆ Regione olografica principale: responsabile della compensazione del fronte d'onda, trasformando le onde piane e sferiche standard dell'interferometro in fronti d'onda complessi che corrispondono alla superficie sottoposta a test. Questa è la funzione principale del rilevamento della forma della superficie.
◆ Regione olografica di allineamento: fornisce il quadro di riferimento assoluto per il CGH stesso rispetto all'interferometro e, in definitiva, relativo al riferimento meccanico dello specchio sottoposto a test. Proietta caratteristiche di allineamento come punti luminosi, segni di convergenza o schemi a occhio di gatto per confermare la relazione di posa spaziale tra il CGH e lo specchio sottoposto a test.

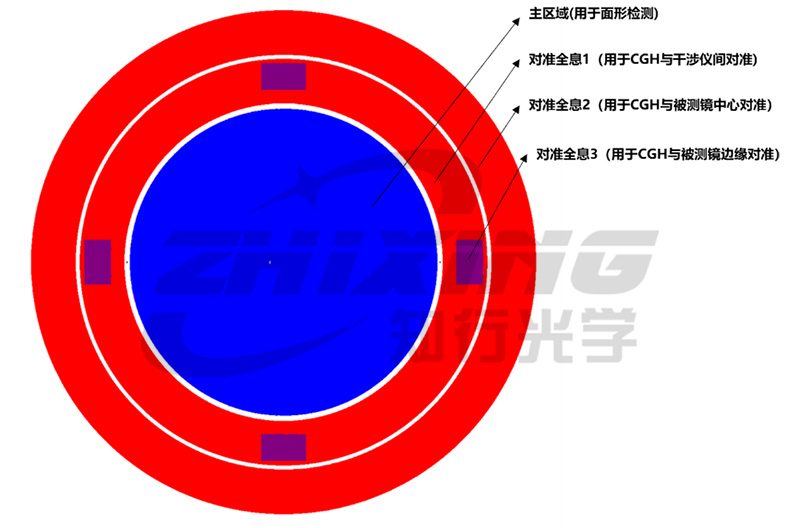

Figura 2 Diagramma schematico di ciascuna area funzionale del CGH
Cosa significa che queste due aree sono integrate sullo stesso substrato? Ciò significa che il riferimento non viene più determinato in seguito, ma viene "scritto" nel CGH durante la fase di progettazione. Come si realizza questo trasferimento? Viene stabilita una chiara corrispondenza spaziale tra il riferimento meccanico (sfera di posizionamento, bordo di riferimento, superficie della flangia di montaggio) dello specchio in prova e i segni di riferimento sul CGH. L'allineamento dell'area olografica garantisce che la posa dello specchio corrisponda al valore di progettazione teorico durante ogni ispezione e garantisce che questa posa possa essere ricondotta al riferimento meccanico dello specchio. Il percorso di trasferimento dal riferimento ottico al riferimento meccanico è perfettamente integrato attraverso il design CGH. Quale problema risolve questo? Affronta la realtà che nella maggior parte dei casi, nelle fasi di produzione e assemblaggio viene riconosciuto solo il riferimento meccanico. Al reparto di assemblaggio non interessa quanto sia bello il PV misurato della forma della tua superficie. Si preoccupano solo delle prestazioni dello specchio nel sistema ottico dopo che è stato installato secondo il riferimento meccanico. Il riferimento meccanico viene fornito dall'estremità di produzione ed è utilizzato anche dall'estremità di assemblaggio: queste due estremità devono essere allineate. Il compito dell'ispezione è garantire che il riferimento ottico sia allineato il più fedelmente possibile con questo riferimento meccanico. Alcuni metodi di ispezione amplificano gli errori in ogni fase di questo processo di conversione. La soluzione di CGH comprime il processo di conversione alla fase di progettazione: la relazione tra i riferimenti meccanici e ottici viene definita durante la progettazione CGH e l'ispezione implica semplicemente la riproduzione di questa relazione definita. Quali sono le conseguenze di una conversione mal eseguita? Le conseguenze sono sostanziali.
◆Conseguenza 1: correzione superficiale errata. Se durante l'ispezione viene rilevata una deviazione in una determinata area, l'estremità della lavorazione tornerà indietro per correggerla. Tuttavia, se è presente un'inclinazione o un offset tra il sistema di coordinate di ispezione e il sistema di coordinate meccaniche, la posizione reale di questa "deviazione" non è corretta. Lo strumento di lucidatura, posizionato secondo il riferimento meccanico, sta in realtà correggendo una posizione diversa sullo specchio. Risultato: l'area corretta non viene corretta, mentre l'area errata viene corretta.
◆Conseguenza 2: ripetuti tentativi ed errori nell'assemblaggio. I dati sulla forma della superficie dello specchio sembrano buoni, ma la qualità dell'immagine è scarsa dopo l'assemblaggio. L'estremità dell'assemblaggio inizia ad aggiungere spessori, regolare l'eccentricità e correggere l'inclinazione, utilizzando mezzi meccanici per compensare la deviazione causata dalla conversione da un riferimento ottico a un riferimento meccanico. Quello che avrebbe dovuto essere un processo in una sola fase diventa un processo di tentativi ed errori senza fine. Una domanda che vale la pena incidere nella tua mente: la prossima volta che vedi un rapporto di ispezione della forma della superficie, vale la pena fermarsi a chiedere: "Come vengono trasferiti i dati da questo riferimento ottico al riferimento meccanico dello specchio?" Se questo collegamento di trasferimento viene pienamente considerato e definito fin dalla fase di progettazione iniziale, i dati sono solidi. Se questo collegamento viene successivamente ricostruito attraverso la calibrazione, gli algoritmi e l’intuizione tattile, allora tutte le cifre di precisione a livello nanometrico potrebbero essere costruite su terreno sciolto. CGH fornisce all'industria più di un semplice ologramma; offre una soluzione completa che minimizza gli errori di riferimento ottico e li trasferisce al riferimento meccanico durante la fase di progettazione. La qualità del trasferimento di riferimento determina se il mirror può essere installato correttamente. E questa è una cosa che merita di essere fatta fin dall’inizio. Seguiteci per interpretazioni più tecniche e condivisioni pratiche su CGH e ispezione della superficie asferica. Hai riscontrato problemi di trasferimento dei riferimenti durante l'elaborazione e l'ispezione? Sentiti libero di condividere nella sezione commenti.
