Killer nascosto n. 1: distorsione del trasferimento di riferimento – Prevenire rigorosamente le misurazioni di “posa illegale” nell’area di allineamento. Nella logica ingegneristica del test CGH, il collegamento di trasferimento di riferimento è estremamente rigoroso: fronte d'onda dell'interferometro → trasferito alla superficie di diffrazione CGH → infine trasferito alla lente sottoposta a test. Questa è una catena geometrica interconnessa. Nel supporto post-vendita, troviamo spesso che nei dati di misurazione inviati dai clienti, l'area di allineamento CGH è piena di fitte frange di interferenza. Questo stato significa che il CGH non è nella posa fisica richiesta dal progetto; il riferimento è già disallineato dal primo passaggio (interferometro a CGH). Qualsiasi dato di superficie misurato in questa “posa illegale” non solo è completamente impreciso ma anche gravemente fuorviante per la successiva analisi del problema, rappresentando una pratica ingegneristica altamente poco rigorosa.

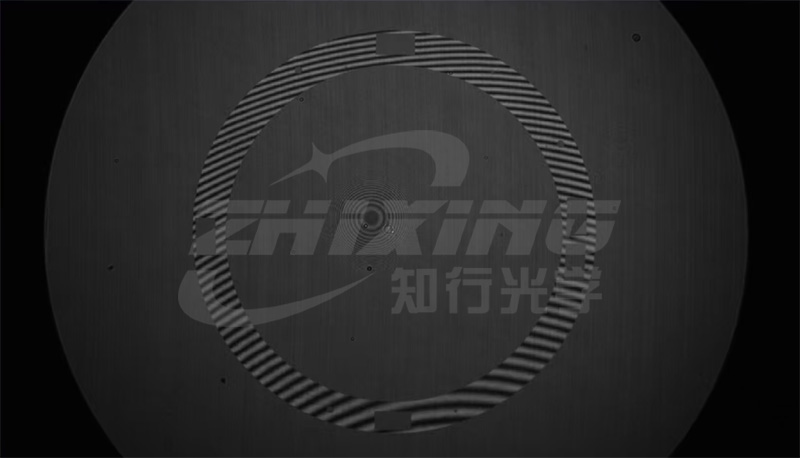

Diagramma del disallineamento dell'allineamento
Contromisure: blocco forzato del riferimento e ritorno alle procedure operative "zero-frangia". Per garantire l'autenticità e la validità dei dati di misurazione, è necessario stabilire una mentalità operativa "a priorità di posa": L'area di allineamento è un "comando": L'area di allineamento sul CGH è l'unico modello di feedback che garantisce la relazione spaziale tra l'interferometro e il CGH. Le frange in quest'area devono essere regolate su uno stato di "frangia zero" o il più sparse possibile mettendo a punto la posa CGH. Attenersi rigorosamente alla posa del manuale di istruzioni: gli operatori devono seguire rigorosamente la posa iniziale definita nel manuale di istruzioni durante l'installazione e la regolazione. Numerose frange nell'area di allineamento indicano che il passo, l'azimut o l'offset centrale del CGH non hanno ancora raggiunto lo zero; In queste condizioni l'acquisizione dei dati è assolutamente vietata. Garantire l'unicità del riferimento fisico: solo quando le frange nell'area di allineamento sono ridotte allo stato più sparso entro i limiti fisici si può dimostrare che il CGH si trova nel suo stato di misurazione standard progettato. I dati registrati in questo momento riflettono realmente la deviazione del fronte d'onda causata dall'obiettivo in prova.
Secondo killer nascosto: la "deformazione della forza" dello specchio: la fonte trascurata dell'astigmatismo. Se il problema di allineamento è operativo, allora questo problema punta direttamente all'oggetto stesso da testare. Molti specchi asferici, per ottenere leggerezza o soddisfare specifici requisiti di progettazione ottica, spesso hanno un ampio rapporto d'aspetto o sono realizzati con materiali con rigidità relativamente limitata. Quando questi specchi vengono tenuti in attrezzature o posizionati utilizzando metodi di supporto specifici, la gravità e lo stress di bloccaggio causano direttamente la deformazione del corpo dello specchio. Qual è il risultato? Astigmatismo. E questo astigmatismo è reale e fisicamente presente: lo specchio è infatti "pressato" nell'astigmatismo. Il CGH (Calibrated High-Gross Mirror) lo rileva con un'elevata sensibilità, ma il problema non è nel CGH, né nella finitura superficiale dello specchio, ma in "come hai riparato questo specchio". Molti casi di astigmatismo che sono "impossibili da correggere" sul posto sono in realtà causati da metodi di supporto errati. Soluzione: due passaggi per individuare il colpevole. Innanzitutto, concentrati sulla corrispondenza della rigidità dello specchio e del sistema di utensili. Per gli specchi con proporzioni elevate, la progettazione e la verifica degli strumenti di prova devono avere la stessa importanza della produzione dello specchio stesso. Se misuri ripetutamente l'astigmatismo regolare, controlla prima gli strumenti e i metodi di supporto. In secondo luogo, utilizzare un metodo diagnostico semplice ma estremamente efficace per confermare la causa principale: il metodo di test CGH rotante. Mantenendo lo specchio e l'apparecchiatura nella stessa posizione, ruotare il CGH di un certo angolo (ad esempio 90°). Se la direzione dell'astigmatismo nell'interferogramma rimane invariata, il problema non è il CGH stesso; l'astigmatismo ha origine dallo specchio o dall'apparecchio, quindi continua a controllare il metodo di fissaggio. Se la direzione dell'astigmatismo ruota in modo sincrono con il CGH, il problema risiede nel CGH stesso. Questo test richiede solo pochi minuti ma può eliminare istantaneamente il sospetto della CGH, concentrando l'indagine sulla vera fonte del problema, rendendolo un potente strumento per la diagnosi in loco.

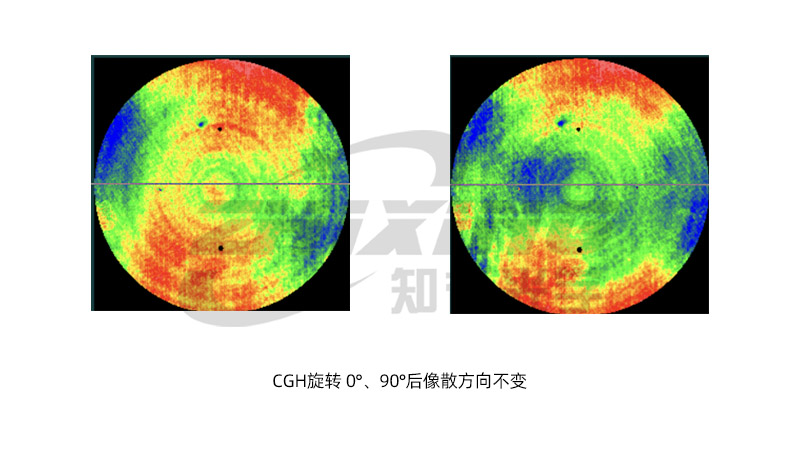

La direzione dell'astigmatismo rimane invariata dopo aver ruotato CGH di 0° e 90°.
Killer nascosto n. 3: lo specchio sottoposto a test non era pulito – Anche la migliore attrezzatura di test è suscettibile alla contaminazione. Questo problema sembra semplice, ma le possibilità di essere scoperti sono estremamente alte e anche gli ingegneri più esperti a volte sono più inclini a commettere questo errore. Durante la lavorazione, la manipolazione e il fissaggio, le superfici degli specchi inevitabilmente accumulano impronte digitali, grasso, residui di liquido lucidante, particelle di polvere e persino sostanze volatili condensate presenti nell'aria. Queste sostanze sono invisibili a occhio nudo sotto la luce fluorescente, ma una volta che entrano nel percorso ottico del test CGH, appariranno sull'interferogramma come "buche" o "rigonfiamenti" superficiali localizzati o rumore irregolare su piccola scala. Soluzione: stabilire procedure di pulizia e verifica standardizzate. Non usare "quasi pulito" come standard di giudizio. Per gli specchi prima di eseguire test precisi, definire la selezione del solvente trasparente (ad esempio, etanolo di grado analitico, acetone), i metodi di pulizia (trascinamento, rotolamento) e le fasi finali di conferma. Se possibile, scansionare rapidamente diverse aree della superficie dello specchio sotto il percorso ottico di prova. Se un "difetto" localizzato scompare o si sposta dopo la pulizia, non è un problema di forma della superficie. L'esecuzione accurata di questo passaggio può far risparmiare una notevole quantità di tempo speso in operazioni di lucidatura non necessarie. Killer Four nascosto: Interferenza dell'ordine di diffrazione – Quella "luce indesiderata" Un CGH è essenzialmente un elemento ottico diffrattivo che genera più ordini di diffrazione. L'ordine +1 viene utilizzato per il rilevamento, mentre gli ordini 0, -1 e anche superiori, se non isolati, si allontaneranno nel percorso ottico di misurazione, riducendo il contrasto delle frange di interferenza e persino introducendo false informazioni sulla fase. Si tratta essenzialmente di un problema a livello di progettazione, ma sul campo spesso si manifesta come “frange sfocate”, “scarso contrasto” ed “errori”. Il valore di una frequenza portante ben progettata sta nella separazione netta degli ordini di diffrazione interferenti. Soluzione: se sono stati esclusi altri fattori e le frange sono ancora “sfocate”, è possibile confermare lo schema di progettazione della frequenza portante e il rapporto di analisi quantitativa sulla separazione dell'ordine di diffrazione con il progettista CGH. Il quinto problema nascosto: equilibrio termico insufficiente – misurazioni imprecise con gli specchi appena arrivati Questo problema sembra semplice, ma si verifica molto frequentemente. Gli specchi vengono prelevati direttamente dall'officina di lavorazione, dalla vasca di pulizia o dall'armadio di stoccaggio e la loro temperatura non si è ancora completamente equilibrata con l'ambiente di prova prima di essere posizionati sull'attrezzatura per il test. All'interno dello specchio esiste un gradiente di temperatura e la deformazione termica della superficie provoca una deriva continua nei risultati di misurazione: i dati misurati nei primi cinque minuti differiscono da quelli misurati dieci minuti dopo; le frange di interferenza immediatamente dopo l'avvio e dopo la stabilizzazione sono quasi identiche. A volte, gli operatori trovano i dati errati e armeggiano con varie regolazioni, ma in realtà lo specchio "si muove da solo": si sta lentamente avvicinando all'equilibrio termico. Soluzione: dategli tempo. Stabilire un protocollo di conservazione a temperatura costante prima del test, soprattutto per specchi grandi o spessi, poiché il tempo di equilibrio termico potrebbe essere molto più lungo di quanto ci si aspetta intuitivamente. Se possibile, utilizzare metodi ausiliari di misurazione della temperatura per confermare che la temperatura dello specchio si è stabilizzata prima di iniziare il test. Come "catturare i fantasmi" sistematicamente? In sintesi, quando si riscontra un errore durante il test CGH, valutare la possibilità di controllare il seguente ordine: L'area di allineamento è regolata correttamente? – Se l'area di allineamento presenta frange molto fitte, la linea di base iniziale è difettosa. Lo specchio è deformato dall'apparecchio? – Controllare il metodo di bloccaggio; utilizzare il metodo CGH rotazionale per escludere il CGH stesso prima di concentrarsi sull'apparecchio o sullo specchio. Lo specchio è pulito? – Pulire prima eventuali aree con buche o rigonfiamenti; non affrettarti a lucidarlo se non è pulito. C'è diafonia negli ordini di diffrazione? – Le frange sfocate non indicano necessariamente un'intensità luminosa insufficiente; potrebbe essere presente luce diffusa. Lo specchio è bilanciato termicamente? – Lasciare che il tempo raggiunga una temperatura costante; non affrettare il processo. Il test CGH è una scienza rigorosa e una pratica ingegneristica meticolosa. Seguiteci per scoprire tecniche più pratiche sui test CGH e sulle superfici asferiche. Quali altri strani problemi hai riscontrato sul posto che non sei riuscito a risolvere? Sentiti libero di condividere le tue esperienze nella sezione commenti.
