Il "dilemma multitasking" del CGH: perché esiste la luce diffusa? Per comprendere la "frequenza portante", dobbiamo prima comprendere una premessa: la stessa CGH è un elemento ottico diffrattivo. Quando si punta un raggio di luce su un CGH, non si produrrà semplicemente l'ordine di diffrazione desiderato. A causa delle leggi fondamentali dell'ottica fisica, produrrà contemporaneamente diversi "cloni": l'ordine +1 (segnale target) di cui hai bisogno, l'ordine 0 che passa direttamente senza diffrazione, l'ordine -1 che devia dall'altra parte e ordini ancora più alti...

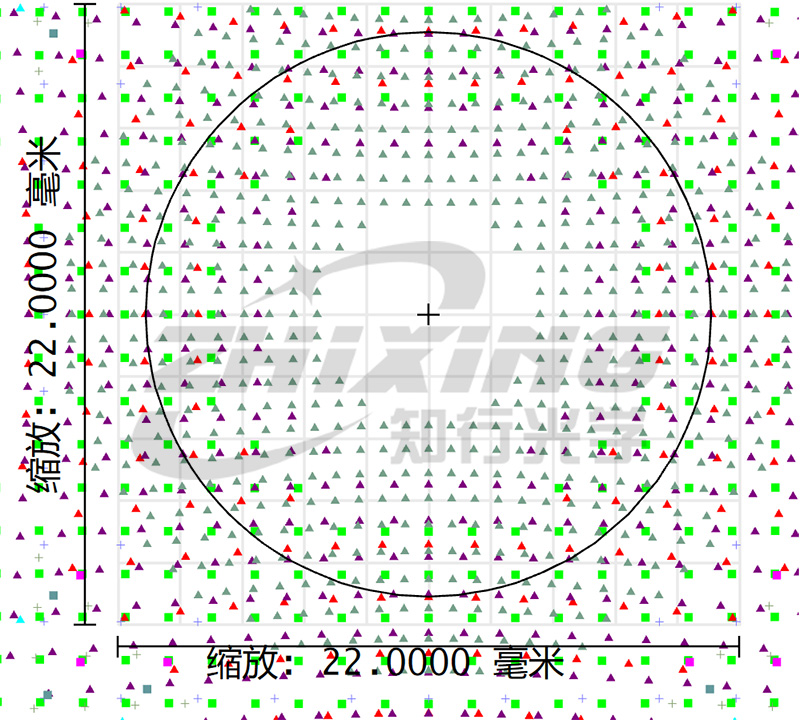

Figura 1. Luce con diversi ordini di diffrazione (il blu rappresenta il 1° ordine, il resto è luce diffusa).
In una progettazione ideale, solo la luce di ordine +1 riporta le informazioni sulla superficie misurata all'interferometro. Tuttavia, in realtà, anche gli ordini "parassiti" dell'ordine 0 e -1 vagano senza meta nel percorso ottico. Una volta entrati nel percorso ottico di misurazione, creano interferenze di luce diffusa. Il risultato è una diminuzione del contrasto nelle frange di interferenza, bordi sfocati e talvolta anche la sovrapposizione di false informazioni sulla fase. Insomma, le frange sfocate spesso non sono dovute a poca luce, ma piuttosto a un rumore eccessivo. Che cos'è una "frequenza portante"? L'introduzione di una frequenza portante serve a risolvere questo conflitto "segnale e rumore". Possiamo immaginare la distribuzione di fase del CGH come un diagramma codificato che registra le "informazioni sulla forma della superficie misurata". La "frequenza portante" è un ulteriore fattore di inclinazione o defocus sovrapposto a queste informazioni codificate. Questa operazione sembra astratta, ma il suo scopo è molto puro: dare al segnale target utile una "nuova stanza" nel dominio della frequenza spaziale. Originariamente, il segnale target e quelle inutili luci parassite di ordine 0 e -1 sono affollati e intrappolati nello spettro di frequenza. Non importa come lo blocchi spazialmente, non puoi bloccarlo completamente. Ma una volta che una frequenza portante viene sovrapposta al segnale target, il suo spettro viene "spostato" su una gamma di frequenze più alta, creando così una distanza dai segnali di interferenza stazionari. È come essere a una festa rumorosa in cui tu e i tuoi amici inizialmente soffocate il rumore e non riuscite a sentirvi. Ma la frequenza portante è come dare a te e ai tuoi amici un tono specifico ad alta frequenza; voi due passate a questo tono che nessun altro utilizza per comunicare e il rumore a bassa frequenza circostante diventa immediatamente uno sfondo filtrabile.

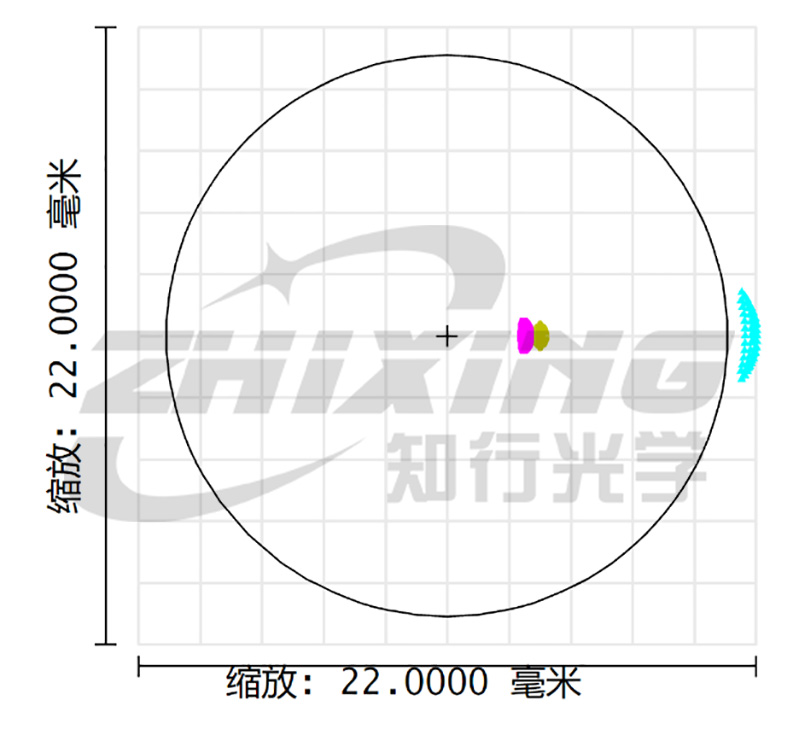

Figura 2. Separazione degli ordini in base alla frequenza portante inclinata

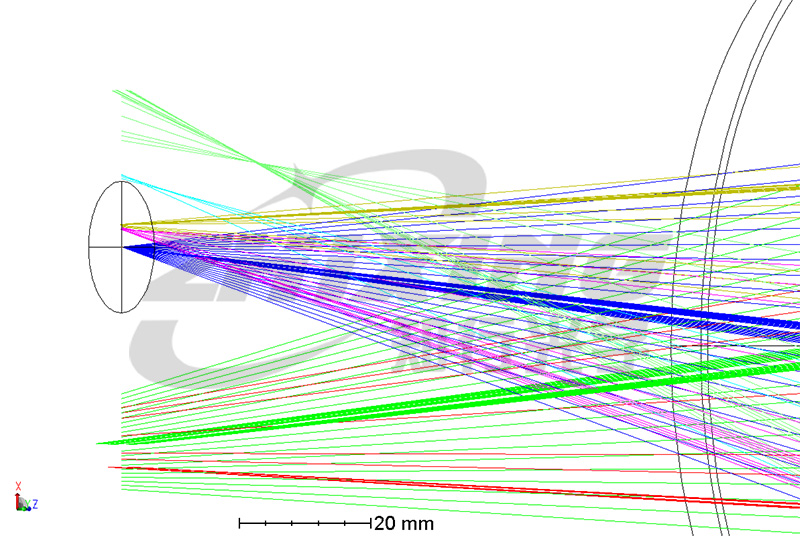

Figura 3. Separazione dei livelli in base alla frequenza portante di defocus
Una volta che i segnali interferenti e quelli target vengono separati nello spettro, il successivo filtraggio spaziale può "mantenere fuori la luce diffusa" in modo pulito ed efficace. L'arte del filtraggio: non più forte è, meglio è, ma giusto. Questa è un'arte di equilibrio, di trovare il momento "giusto". Se la frequenza portante è troppo bassa, gli spettri dei segnali interferenti e di destinazione si sovrappongono ancora, creando un groviglio con conseguente errore di filtraggio e frange sfocate. Se la frequenza portante è troppo alta, lo spettro è sufficientemente separato, ma ciò porta a larghezze di linea estremamente ridotte nel CGH, ponendo requisiti estremamente rigorosi sulla precisione della fabbricazione micro-nano. Ciò non significa solo un aumento delle difficoltà di produzione, ma anche un grave impatto sull’efficienza di diffrazione del CGH reale. In un progetto ideale, la maggior parte dell'energia è concentrata nell'ordine +1, ma se la frequenza portante è troppo elevata, anche una leggera deviazione nel processo di produzione può causare la fuoriuscita di luce in altri ordini, riducendo significativamente l'intensità del segnale. Dove risiede la vera abilità progettuale? Nel trovare quella "frequenza portante effettiva minima". Un buon design non consiste nell'estrarre casualmente valori nel software di disegno; si tratta di calcolare con precisione come ridurre al minimo la frequenza portante sovrapposta garantendo al tempo stesso una separazione netta di tutti gli ordini di diffrazione interferenti. Il raggiungimento di una separazione netta con una frequenza portante ridotta garantisce sia il contrasto delle frange che la nitidezza senza esercitare una pressione eccessiva sulla produzione e sui processi successivi. Un suggerimento pratico per gli utenti CGH: come utente CGH, non è necessario risolvere da soli quelle complesse equazioni della frequenza portante, ma ciò non significa che non si possano controllare i risultati del rilevamento alla fonte. Se il tuo CGH presenta frequentemente frange sfocate, scarso contrasto o rumore di fondo regolare durante i test, dopo aver escluso il percorso ottico e problemi ambientali, puoi richiedere un rapporto di analisi quantitativa della separazione dell'ordine di diffrazione al progettista o al fornitore del CGH. Questo rapporto ti dirà chiaramente: secondo l'attuale progettazione della frequenza portante, dove viene spostato ciascun ordine interferente, qual è la loro distanza spettrale dal segnale di destinazione e se possono essere effettivamente bloccati dal filtro spaziale. Con questo rapporto è possibile determinare se il design di "filtro" del CGH è affidabile. Infine, nella ricerca della precisione a livello nanometrico nell'interferometria, la differenza tra "vedere chiaramente" e "non vedere chiaramente" spesso risiede in un minimo di ingegnosità progettuale. La frequenza portante gioca un ruolo simile a quello del tecnico delle luci senza pretese nel grande spettacolo dei test di precisione: non determina il contenuto dell'immagine, ma determina quanto è pulita l'immagine. La prossima volta che vedrai un interferogramma standard con contorni netti e uno sfondo completamente nero, ricorda che non è solo una vittoria per la precisione della superficie, ma anche una meravigliosa arte di filtraggio della frequenza.
